تفاصيل المنتج:
شروط الدفع والشحن:
|
نوع الموصل: | SC / APC | نوع الألياف: | 0.9 |
---|---|---|---|
النوع الأساسي: | G657A1 | موجة التشغيل: | 1260-1650 مليون |
نوع الوضع: | وضع فردي | طول الإدخال: | 1.5 متر |
طول الإخراج: | 1.5 متر | الضمان: | 3 سنوات |
إدراج: | ≥ 10.6 ديسيبل | خسارة العائد: | ≥ 50 ديسيبل |
صناعة المعدات الأولية: | مقبولة | نوع PLC: | أنبوب فولاذي صغير |
عدد الألياف: | 2 × 8 | ||
تسليط الضوء: | ألياف ضوئية مقسمة لـ FTTH Box,SC / APC Fiber Optic Splitter (أجهزة تقسيم الألياف البصرية),SC / APC Fiber Optic Splitter |

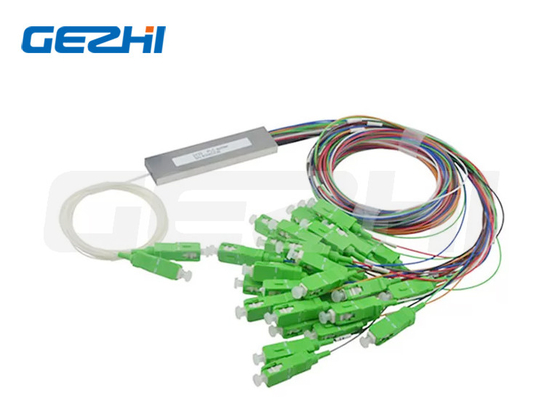

ميني كوبلر 2 X 8 SC / APC كابل الألياف الضوئية WDM 1.5M لـ FTTH Box
PLC القسمة لديها نوعين من الحزمة: أنبوب الفولاذ المصغرة وصندوق ABS. هو وفقا لمتطلباتك.مختلف عدد الألياف، وحجم أنبوب الفولاذ المصغرة مختلفة.
1x2/4/8 حجم أنبوب التقسيم هو 60 * 7 * 4mm.
1x16 حجم أنبوب التقسيم: 60 * 12 * 4mm
1x32 حجم أنبوب التقسيم: 80 * 20 * 6mm
1x64 حجم أنبوب القسمة: 100 * 40 * 6mm
وصف المنتج
1.المقسّم البصري السلبي هو نوع من أجهزة إدارة الطاقة البصرية التي يتم تصنيعها باستخدام تكنولوجيا الموجهات البصرية للسيليكا. يحتوي على حجم صغير ، وموثوقية عالية ،نطاق موجة تشغيل واسع وتوحيد جيد بين القنوات، ويستخدم على نطاق واسع في شبكات PON لتحقيق تقسيم قوة الإشارة البصرية.
2نحن نقدم سلسلة كاملة من منتجات الفاصل 1xN و 2xN التي مصممة لتطبيقات محددة. جميع المنتجات تلبي متطلبات GR-1209-CORE و GR-1221-CORE.
التطبيق
1أنظمة.FTTX
2شبكات.PON
3.CATV الروابط
4توزيع الإشارة البصرية
السمة
1خسارة إدراج منخفضة
2.PDL منخفضة
3التصميم المدمج
4.التوحيد الجيد بين القنوات
5.طول موجة عمل واسع: من 1260nm إلى 1650nm
6درجة حرارة تشغيل واسعة: من -40°C إلى 85°C
7موثوقية عالية واستقرار
الامتثال
1. تيلكورديا GR-1209-CORE
2. تيلكورديا GR-1221-CORE
3. RoHS
ورقة بيانات
تكوين الميناء | 2X2 | 2×4 | 2×8 | 2X16 | 2X32 | 2X64 | |
طول الموجة التشغيلية (nm) | 1260 ~ 1650 | ||||||
خسارة الإدراج (dB) | نموذجي | 3.8 | 7.2 | 10.6 | 14 | 16.8 | 20.8 |
ماكس | 4.2 | 7.8 | 11.2 | 14.6 | 17.9 | 21.5 | |
توحيد القناة (dB) | 1 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 | |
PDL (dB) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 | |
WDL (dB) | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | |
TDL (-40 درجة مئوية ~ 85 درجة مئوية)) ((dB) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | |
أبعاد المروحة (ملم) | 60 ((L) X7 ((W) X4 ((H) | 80 ((L) X12 ((W) X4 ((H) | 80 ((L) X20 ((W) X6 ((H) | ||||
RL (dB) | > 50 ديسيبل | ||||||
التوجيه (dB) | > 55 ديسيبل | ||||||
نوع الألياف | G652D | ||||||
نطاق درجة حرارة العمل | -40oC ~ 85oC |
كيفية الطلب
1نوع الموصول: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2نوع الوضع: الوضع الواحد (UPC و APC) / الوضع المتعدد (PC)
3قطر الكابل: 0.9 / 2.0 / 3.0 ملم (يمكن تخصيص قطر آخر)
4مادة الطلاء: PVC / LSZH
5عدد الألياف: 1x2/4/6/8/16/32/64 2x2/4/8/16/32/64
6نوع الكابلات: G652D / G657A1 / G657A2
7. مدخل وخارج يضع طول: 1 / 1.5meters (وفقا لمتطلباتك)
8يجب أن يخبرنا رابط MPO / MTP أي طريقة (نوع A / نوع B / نوع C ) ، ذكر أو أنثى ، عدد الألياف (4/8/12/16/24/32 الألياف)
