| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | GZ-PLC القسمة |
| الـ MOQ: | 1ص |
| السعر: | قابل للتفاوض |
| شروط الدفع: | / تي تي، ويسترن يونيون |

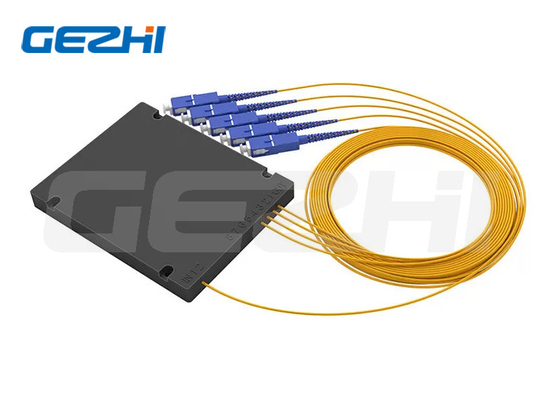

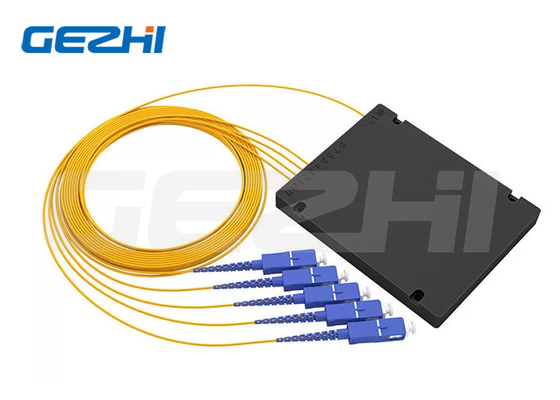

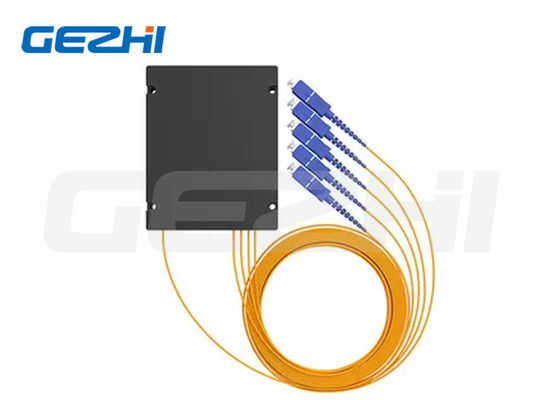

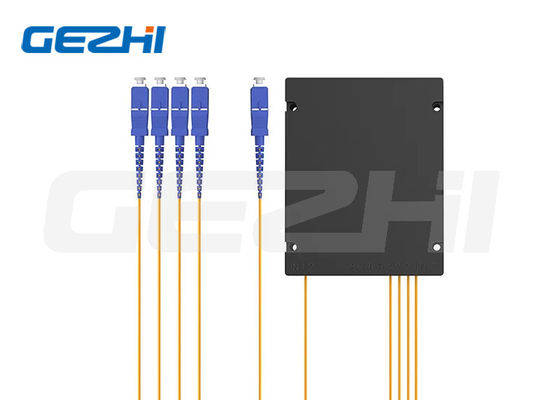

مقسم رقمي لألياف الكابل البصري، مقسم PLC للألياف مخصص
وصف جهاز تقسيم الألياف البصرية
موزع الضوء البصري المخطط للموجات (PLC Splitter) ، هو نوع من الأجهزة البصرية المتكاملة للموجات المخططة ،يمكن أن يكون 1260nm ~ 1650nm مجموعة واسعة من الأطوال الموجية من احتياط الطاقة الضوئية في إدراك، توزيع نطاق طول الموجة يغطي تكنولوجيا EPON المستخدمة1310nm، 1490nm و 1550nm ثلاثة أطوال موجة.مناسبة بشكل خاص لتكنولوجيا الوصول إلى الشبكة البصرية السلبية EPON Ethernet FTTP نظام شبكة الألياف، استخدام موزع البصري السلبي للنطاق العريض.
يستخدم جهاز التقسيم البصري PLC بشكل رئيسي لربط الإشارة البصرية وتوزيعها في أنظمة الشبكة البصرية السلبية (PON).الاستقرار العالي والانقسام المتساوي.
تطبيقات أجهزة تقسيم الألياف البصرية
1أنظمة FTTX
2شبكات LAN و WAN و Metro
3الشبكات البصرية السلبية التناظرية/الرقمية شبكات CATV
4تطبيقات أخرى في أنظمة الألياف البصرية
ميزة تقسيم الألياف البصرية
● انخفاض خسارة الإدراج وانخفاض PDL
● عدد كبير من القنوات
●موثوقية واستقرار استثنائيين
●طول موجة عمل واسع
●درجة حرارة تشغيل واسعة
● التصميم المدمج
مواصفات جهاز تقسيم الألياف البصرية
| البند | الوحدة | نوع مربع ABS للشفرة البصرية PLC | |||||||
| طول الموجة | nm | 1260~1650 | |||||||
| نوع الألياف | / | G652D/G657A1/G657A2 | |||||||
| نوع الأنابيب | امم | 250mm الألياف، 600mm أو 900mm أنبوب فضفاض | |||||||
| نوع القناة | / | 1x4 1x8 1x16 1x32 1x64 1x128 | |||||||
| خسارة الإدراج | ديسيبل | ≤7.2 ≤10.5 ≤13.7 ≤17.0 ≤20.6 ≤24.5 | |||||||
| التوحيد | ديسيبل | ≤0.6 ≤0.8 ≤1.2 ≤1.5 ≤2.0 ≤2.5 | |||||||
| PDL | ديسيبل | ≤0.2 ≤0.2 ≤0.3 ≤0.3 ≤0.35 ≤0.35 | |||||||
| TDL | ديسيبل | ≤0.5 | |||||||
| خسارة العائد | ديسيبل | ≥ 55 | |||||||
| التوجيه | ديسيبل | ≥ 55 | |||||||
| قوة العمل | mW | ≤500 | |||||||
| درجة حرارة العمل | °C | -40~+85 | |||||||
| درجة حرارة التخزين | °C | -40~+85 | |||||||
| حجم العبوة | ملم | 100×80×10 | 120×80×18 | 140×115×18 | |||||
* بدون موصل
|
|
