| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-CWDM-MUX |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | / تي تي، ويسترن يونيون |

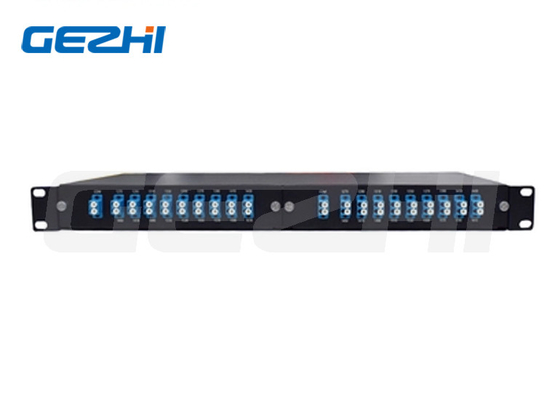

وحدة 18CH CWDM 1270-1610nm 1U LGX 2 فتحة نصف الحجم في 1 كاسيت
وصف المنتج
وحدة CWDM Mux Demux من Gezhi وحدة CWDM Mux / Demux هي على ألياف وضع واحد أو مزدوج لتمديد نطاق النطاق الترددي الإجمالي WDM.
يوفر استقرارًا عالًا وموثوقية ، ولديه حجم حزمة مضغوط. طول الموجة التشغيلية من 1270nm إلى 1610nm ((1261nm-1611nm) والتي توفر بالكامل 18 قناة مع فاصل قناة 20nm.
هذا النوع هو تصميم مضغوط للغاية في رف 1U مع كاسيت LGX نصف الحجم 2 سلاط واحد الألياف LC / UPC 1270nm-1610nm 18CH CWDM Mux Demux.
سلسلة Gezhi CWDM Mutiplexer
* جهاز CWDM وحيد عارٍ معبأ في أنبوب زجاجي أو أنبوب فولاذ غير معد
* نوع مربع ABS حتى 16 قناة أو 18 قناة
* القياسية 19" 1U رف
الخصائص
* خسارة إدراج منخفضة جداً
*عزلة عالية
* موثوقية عالية واستقرار
* PDL منخفضة
* التصميم المدمج
* توحيد جيد بين القنوات
* طول الموجة العملية العريض: 1270nm-1610nm (1261nm~1611nm)
* درجة حرارة التشغيل: -20 إلى +70°C
* درجة حرارة التشغيل الصناعية: -40 إلى +80 درجة مئوية
مواصفات المنتج
| المعلم | القناة 4 | قناة 8 | القناة 18 | ||||
| مكس | ديموكس | مكس | ديموكس | مكس | ديموكس | ||
| طول الموجة في القناة (nm) | 1270~1610 | ||||||
| دقة طول الموجة المركزي (nm) | ± 0.5 | ||||||
| مسافة القناة (nm) | 20 | ||||||
| نطاق النطاق السريع للقناة (@-0.5dB) | >13 | ||||||
| خسارة الإدراج (dB) | ≤1.2 | ≤2.5 | ≤3.1 | ||||
| توحيد القناة (dB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| قناة ريبل (dB) | 0.3 | ||||||
| العزل (dB) | مجاورة | لا | >30 | لا | >30 | لا | >30 |
| غير مجاورة | لا | >40 | لا | >40 | لا | >40 | |
| حساسية درجة الحرارة لفقدان الحصانة (dB/°C) | <0.005 | ||||||
| التغير في درجة حرارة طول الموجة (nm/°C) | <0.002 | ||||||
| الخسارة المعتمدة على الاستقطاب (dB) | <0.1 | ||||||
| وضع الاستقطاب التشتت | <0.1 | ||||||
| التوجيه (dB) | >50 | ||||||
| خسارة العودة (dB) | >45 | ||||||
| أقصى قدر من الطاقة (mW) | 500 | ||||||
| درجة حرارة التشغيل (°C) | -20~+70 | ||||||
| درجة حرارة التخزين (°C) | -40 ~ 85 | ||||||
| أبعاد العبوة (ملم) | L100 × W80 × H10 أو L140 × W100 × H15 | ||||||
التطبيقات
* نظام CWDM
* إضافة / إسقاط
* شبكات PON
* وصلات CATV
الامتثال
* تيلكورديا GR-1209-CORE-2001
* تيلكورديا GR-1221-CORE-1999
* RoHS

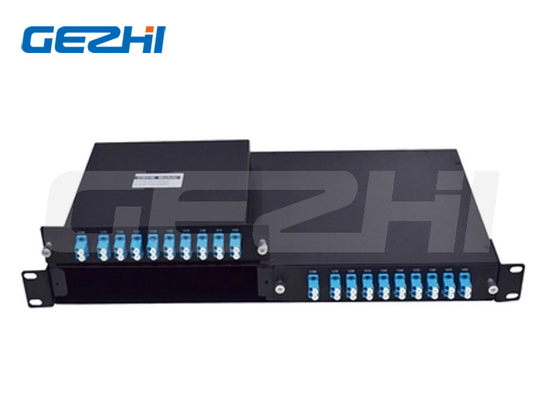

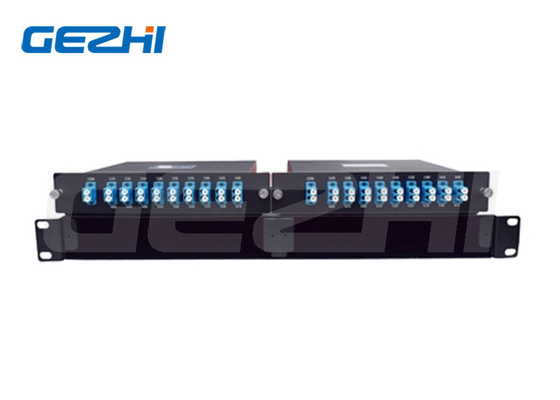

التفاصيل الصور
معلومات الطلب
| تكوين GZ | عدد القنوات | القناة الأولى | نوع الألياف | طول الألياف | رابط الدخول / الخروج |
|
غزجي M=Mux D=دموكس O=OADM
|
04=4 قناة 08=8 قناة 16=16 قناة 18=18 قناة ...... |
27=1270nm ...... |
1= الألياف العارية 2=900um أنبوب فضفاض 3=2ملم كابل 4=3mm كابل |
1=1m 2=2m S = تحديد |
0=لا شيء ...... |
|
|
