| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 24F MPO ((أنثى)) - MPO ((أنثى)) كابل صندوق 3.0mm |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | / تي تي، ويسترن يونيون |

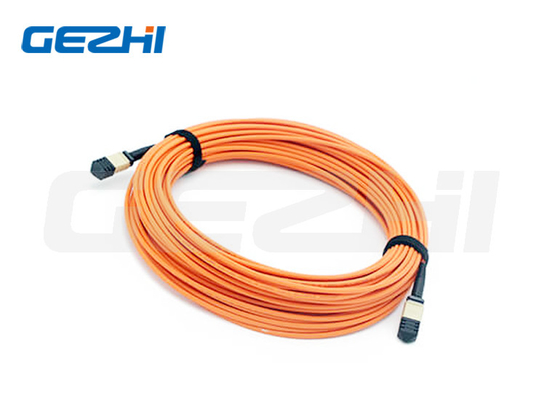

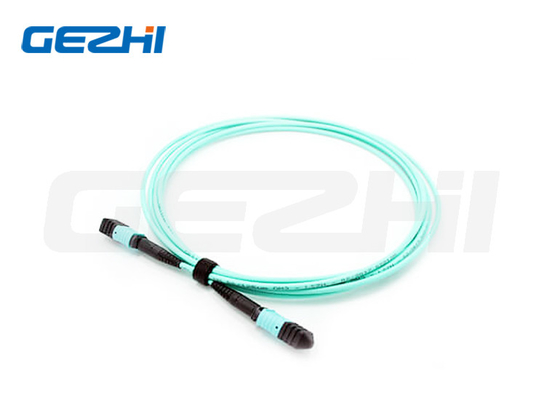

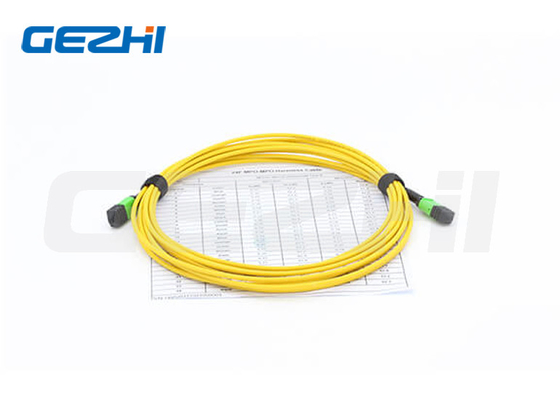

12F MPO ((أنثى) - MPO ((أنثى) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
وصف المنتج
يعمل كابل الـ MPO Single Mode Elite Trunk في 1310/1550nm. يستخدم لربط أجهزة الاستقبال الضوئي بالألياف الضوئية وكاسيت MPO وألواح محول الألياف ، إلخ.توفير مرونة متزايدة في الشبكات وتسهيل التحركات، ويضيف وتغييرات لمطالب مراكز البيانات في المستقبل.
التطبيق
1شبكة الوصول للنظام البصري
2معماريات عالية الكثافة.
3شبكة اتصالات البيانات
4قناة الألياف الشبكيّة لمنطقة التخزين
الخصائص
1.متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
2مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
3الكابلات المستديرة المقاومة، الكابلات البيضاوية وخيارات الشريط العارية المتاحة
4.المحافظات المرموقة بالألوان المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع المكونات
5خسارة إدراج منخفضة، خسارة عودة عالية
6حل اقتصادي لإنهاء الألياف الجماعية
7جيد في قابلية التكرار والتبادل
المواصفات
| المواد المحددة | وضع واحد (APC 8 درجة مطلية) | متعدد الأوضاع (الجهاز المحمول) |
|
خسارة الإدراج (MPO) (IEC 61300-3-34) |
الخسارة القياسية: ≤0.75dB ((max) ، ≤0.35dB ((typical)) الخسارة المنخفضة جداً: ≤0.35dB ((max) ، ≤0.20dB ((typical)) |
الخسارة القياسية: ≤0.6dB ((max) ، ≤0.35 ((typical)) خسارة منخفضة جداً: ≤0.35dB ((ماكس) ، ≤0.20dB ((معتادة) |
| خسارة العائد ((MPO) | ≥60dB ((8 درجة من التلميع) | ≥25dB |
| المدى الطويل | <0.3dBتغيير نموذجي، 200 زواج | |
| قابلية الاستبدال | ≤0.2dB | |
| قوة السحب | > 70N | |
| درجة حرارة العمل | -40 إلى + 85 درجة مئوية | |
منتجات MPO ◄ تفاصيل& معيار
| المرفق | الإشارة | تفاصيل السكن |
| وضع MPO واحد | IEC 61754-7 |
SM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية) SM APC: الاتصالات الصفراء + الحذاء الأسود (MPO الخسارة المنخفضة للغاية) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: الاتصالات البيج + الحذاء الأسود (MPO الخسارة القياسية) OM3&OM4 PC: وصلات Aqua + حذاء أسود (MPO القياسية والفائقة منخفضة الخسارة) OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MPO الخسارة القياسية) |
· تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة
· الكابلات المهيكلة حسب TIA-568-C
· متوافقة مع قناة الألياف العاشرة جي
· 40G و 100G IEEE 802.3
| عدد الألياف | OD ((ملم) |
الحد الأدنى المسموح به قوة السحب (N) |
الحد الأدنى المسموح به حمولة السحق ((N/100mm) |
الحد الأدنى من الانحناء نصف قطرها ((MM)) |
| 24 | 3.0±015 |
قصيرة الأجل: 180 طويلة الأجل: 90 |
قصيرة الأجل: 500 طويلة الأجل: 150 |
ثابت 10D الديناميكية: 20D |
مؤشر MPO للتداخلات الثلاثية الأبعاد في الوجه النهائي
| البند (IEC-61300-3-30) | الحد الأدنى | أقصى | ||
| نصف قطر الانحناء (ملم) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50ملم | |||
| الزاوية | زاوية X | -0.2 درجة | -0.2 درجة | |
| الزاوية Y | الـ APC | 7.85 درجة | 8.15 درجة | |
| البنك المركزي | -0.2 درجة | -0.2 درجة | ||
| ارتفاع الألياف (nm) | 1000nm | 3500nm | ||
| أقصى درجة. كل الألياف: | -300nm | 300nm | ||
| (د.أدج): | -300nm | 300nm | ||
| (د.ه.فايبر): | -300nm | 300nm | ||
| القاع: | (SM) | لا | لا | |
| م م م | -200nm | 300nm | ||
تحمل الطول
| الطول الإجمالي ((L)) ((m)) | طول التسامح ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+ 15 / 0 |
| 40 |
+0.5% × L/-0 |
التوافر
1الشريط والكابلات المتوفرة
2.الشراب المربع، و أجهزة الكابلات المربعة متاحة
3.MT-MT شريط الشريط موجود.
4.MPO Loopback متاحة
5.إنترنت مركز البيانات عالي الجودة
|
|
