| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 12F MPO ((أنثى) - MPO ((أنثى) كابل الصندوق 3.0mm |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | / تي تي، ويسترن يونيون |

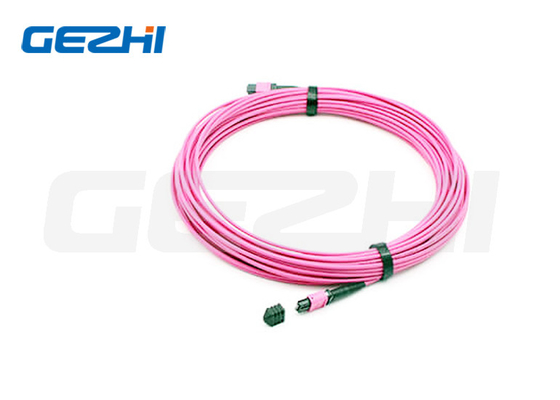

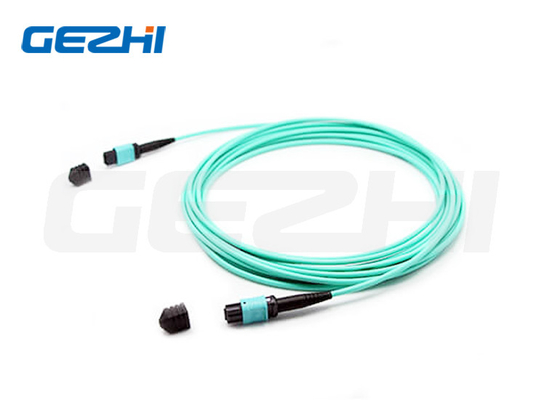

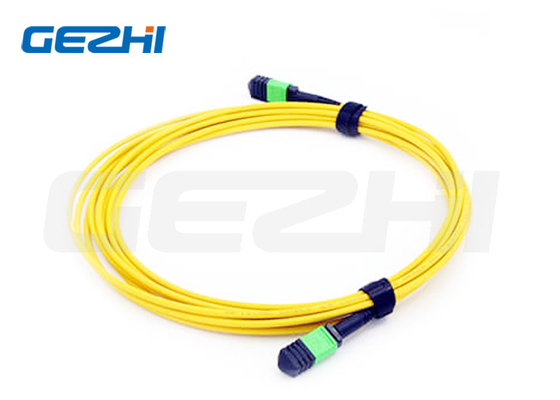

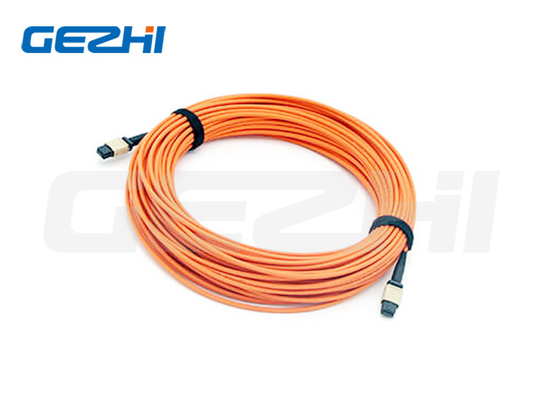

12F MPO ((أنثى) - MPO ((أنثى) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
وصف المنتج
رابط MPO في كلا الطرفين. تتصل كابلات MPO Patch / كابلات الجذع وحدات MPO معًا كربط دائم. تتوفر كابلات Patch / كابلات الجذع مع 12 ، 24 ، 48 ،60، 72 ،96،144fibers. دعم سرعات تصل إلى حلول مركز البيانات 10/40/100Gbps. يتم اعتمادها عادة لربط الكاسيتات والألواح أو مروحة MPO القوية ،وتسهيل النشر السريع للكابلات العمودية عالية الكثافة في مراكز البيانات وغيرها من البيئات عالية الأليافوبالإضافة إلى ذلك، MPO يوفر أيضا الكثير من المرونة والراحة مرة واحدة لديك لتغيير نمط المكونات في ألواح التصحيح. بدلا من تغيير المكونات على جذع الكابل،مجرد تثبيت كاسيت جديد مع نمط الاتصال الجديد على الجانب المتقاطع الاتصال من لوحة التصحيح.
الخصائص
1خسارة إدراج منخفضة، خسارة عودة عالية
2.متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
3حل اقتصادي لإنهاء الألياف الجماعية
4مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
5الكابلات المستديرة المقاومة، الكابلات البيضاوية وخيارات الشريط العارية المتاحة
6.المحافظات المرموقة بالألوان المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع الاتصالات
7جيد في قابلية التكرار والتبادل
التطبيق
1شبكة اتصالات البيانات
2شبكة الوصول للنظام البصري
3قناة الألياف الشبكيّة لمنطقة التخزين
4معماريات عالية الكثافة.
المواصفات
| المواد المحددة | وضع واحد (APC 8 درجة مطلية) | متعدد الأوضاع (الجهاز المحمول) |
|
خسارة الإدراج (MPO) (IEC 61300-3-34) |
الخسارة القياسية: ≤0.75dB ((max) ، ≤0.35dB ((typical)) الخسارة المنخفضة جداً: ≤0.35dB ((max) ، ≤0.20dB ((typical)) |
الخسارة القياسية: ≤0.6dB ((max) ، ≤0.35 ((typical)) خسارة منخفضة جداً: ≤0.35dB ((ماكس) ، ≤0.20dB ((معتاد) |
| خسارة العائد ((MPO) | ≥60dB ((8 درجة من التلميع) | ≥25dB |
| المدى الطويل | <0.3dBتغيير نموذجي، 200 زواج | |
| قابلية الاستبدال | ≤0.2dB | |
| قوة السحب | > 70N | |
| درجة حرارة العمل | -40 إلى + 85 درجة مئوية | |
أنواع موصلات MPO
| المرفق | قناة الألياف |
| أجهزة توصيل MPO الإناث | 12 الألياف |
| الملاحظة: يجب أن يكون الاتصال الإناثي مع نوع الاتصال الذكور. | |
منتجات MPO ◄ تفاصيل& معيار
| المرفق | الإشارة | تفاصيل السكن |
| وضع MPO واحد | IEC 61754-7 |
SM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية) SM APC: الاتصالات الصفراء + الحذاء الأسود (MPO الخسارة المنخفضة للغاية) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: الاتصالات البيج + الحذاء الأسود (MPO الخسارة القياسية) OM3&OM4 PC: وصلات Aqua + حذاء أسود (MPO القياسية والفائقة منخفضة الخسارة) OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MPO الخسارة القياسية) |
· تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة
· الكابلات المهيكلة حسب TIA-568-C
· متوافقة مع قناة الألياف العاشرة جي
· 40G و 100G IEEE 802.3
| عدد الألياف | OD ((ملم) |
الحد الأدنى المسموح به قوة السحب (N) |
الحد الأدنى المسموح به حمولة السحق ((N/100mm) |
الحد الأدنى من الانحناء نصف قطرها ((MM)) |
| 12 | 3.0±015 |
قصيرة الأجل: 180 طويلة الأجل: 90 |
قصيرة الأجل: 500 طويلة الأجل: 150 |
ثابت 10D الديناميكية: 20D |
مؤشر MPO للتداخلات الثلاثية الأبعاد في الوجه النهائي
| البند (IEC-61300-3-30) | الحد الأدنى | أقصى | ||
| نصف قطر الانحناء (ملم) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50ملم | |||
| الزاوية | زاوية X | -0.2 درجة | -0.2 درجة | |
| الزاوية Y | الـ APC | 7.85 درجة | 8.15 درجة | |
| البنك المركزي | -0.2 درجة | -0.2 درجة | ||
| ارتفاع الألياف (nm) | 1000nm | 3500nm | ||
| أقصى درجة. كل الألياف: | -300nm | 300nm | ||
| (د.أدج): | -300nm | 300nm | ||
| (د.ه.فايبر): | -300nm | 300nm | ||
| القاع: | (SM) | لا | لا | |
| م م م | -200nm | 300nm | ||
رسم الكابلات
تحمل الطول
| الطول الإجمالي ((L)) ((m)) | طول التسامح ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+ 15 / 0 |
| 40 |
+0.5% × L/-0 |
التكنولوجيا-قطبية MPO المنتهية مسبقاً
التوافر
1الشريط والكابلات المتوفرة
2.الشراب المربع، و أجهزة الكابلات المربعة متاحة
3.MT-MT شريط الشريط موجود.
4.MPO Loopback متاحة
5.إنترنت مركز البيانات عالي الجودة
|
|
