| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1 × 4 مقسم PLC صغير |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

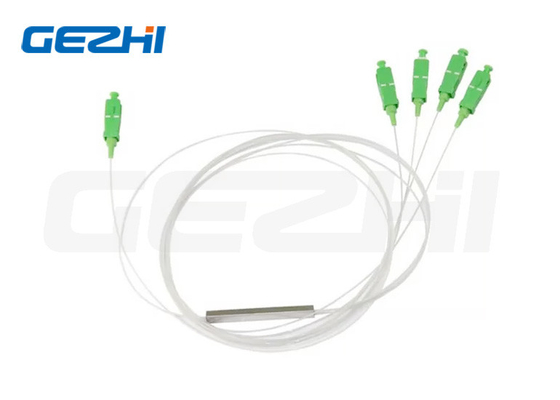

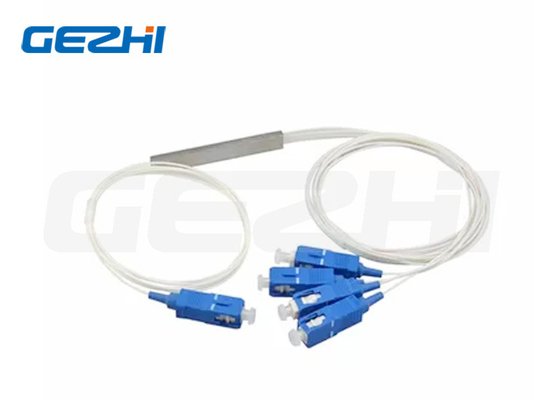

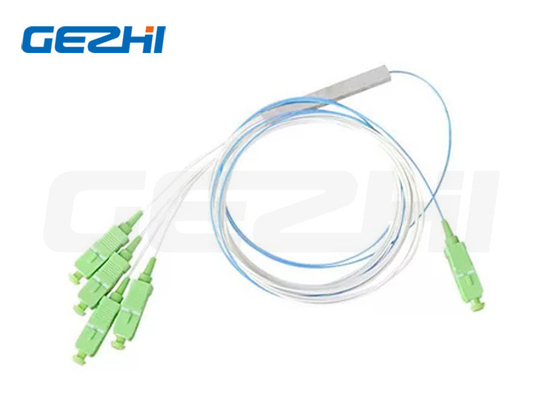

1x4 SC UPC 9/125 Um G657A1 0.9mm كابل أبيض ميني PLC Splitter
إدخال PLC Fiber Optic Splitter
يمكن تقسيم المجزع البصري إلى خيط ذوبان ومدرب موجات مسطح وفقًا للمبدأ. ثانيًا ، منتجات خيط ذوبان هي ألياف أو أكثر للاندماج الجانبي ،الموجة المسطحة هي منتج من نوع المكونات الضوئية الدقيقة، باستخدام تكنولوجيا التصوير الضوئي، في الوسط أو نصف الموصل الركيزة لتشكيل الموجهات الضوئية، لتحقيق وظيفة توزيع الفرع.
النوعان لهما مبادئ انفصال مماثلة، فإنهما يغيران مجال التلاشي بين الألياف لربط بعضهما البعض (درجة الارتباط،طول الاقتراب) وتغيير نصف قطر الألياف لتحقيق أحجام مختلفة من التفرع، والعكس بالعكس يمكن أيضا الجمع بين العديد من الإشارات البصرية في إشارة واحدة تسمى المجمع.
أصبح مقبلات الألياف الذائبة الشمعية تقنية التصنيع الرئيسية في السوق بسبب طريقة الإنتاج البسيطة، والسعر الرخيص، والاتصال السهل مع الألياف البصرية الخارجية،ويمكنها تحمل مزايا الاهتزاز الميكانيكي وتغير درجة الحرارة.
ميزة تقسيم PLC للألياف البصرية
طول الموجة في عملية النطاق العريض
انخفاض خسارة الإدراج
PDL منخفضة
التصميم المدمج
توحيد جيد بين القنوات
موثوقية عالية واستقرار
تطبيق PLC Fiber Optic Splitter
قطاع الاتصالات
نظام PON
FTTH
كيتف
بث الفيديو
معايير تقسيم PLC للألياف البصرية
1×N PLC Splitter
(يتم قياسه عند درجة حرارة الغرفة ويتم استبعاد فقدان المرفق)
| النوع | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | ||
| نوع الألياف | G.657A1 ، G.657A2 و G.652D | ||||||
| طول الموجة التشغيلية (nm) | 1260~1650 | ||||||
| خسارة الإدراج (dB) | نموذجي | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
| (P/S) ماكس | 3.8/40 | 7.1/73 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | ||
| توحيد الخسارة (dB) | ماكس | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
| الخسارة المعتمدة على الاستقطاب (dB) | ماكس | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
| التوجيه (dB) | دقيقة | 55 | |||||
| خسارة العودة (dB) | دقيقة | UPC:50 APC:55 | |||||
| درجة حرارة التشغيل ((°C) | -40 ~ 85 | ||||||
| درجة حرارة التخزين ((°C) | -40 ~ 85 | ||||||
2×N PLC Splitter
(يتم قياسه عند درجة حرارة الغرفة ويتم استبعاد فقدان المرفق)
| النوع | 2 × 2 | 2×4 | 2 × 8 | 2 × 16 | 2×32 | 2×64 | |
| نوع الألياف | G.657A1 ، G.657A2 و G.652D | ||||||
| طول الموجة التشغيلية (nm) | 1260~1650 | ||||||
| خسارة الإدراج (dB) | نموذجي | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| (P/S) ماكس | 4.1/4.3 | 7.4/76 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20. 7 / 215 | |
| توحيد الخسارة (dB) | ماكس | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| الخسارة المعتمدة على الاستقطاب (dB) | ماكس | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| التوجيه (dB) | دقيقة | 55 | |||||
| خسارة العودة (dB) | دقيقة | UPC:50 APC:55 | |||||
| درجة حرارة التشغيل ((°C) | -40 ~ 85 | ||||||
| درجة حرارة التخزين ((°C) | -40 ~ 85 | ||||||
كيفية طلب PLC Fiber Optic Splitter
1نوع الموصول: SC / FC / LC / ST / E2000
2نوع الوضع: الوضع الواحد UPC و APC
3قطر الكابل: 0.9 / 2.0 / 3.0 ملم
4نوع التعبئة: علبة معدنية من الفولاذ / علبة ABS
5عدد الألياف: 1xN، 2xN ((1x2,1x4, 2x2, 2x4, الخ)
|
|
