| Brand Name: | GEZHI or OEM |
| رقم الطراز: | عازل عالي الطاقة |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
نظرة عامة على المنتجالمعزل الخطي عالي الطاقة
|

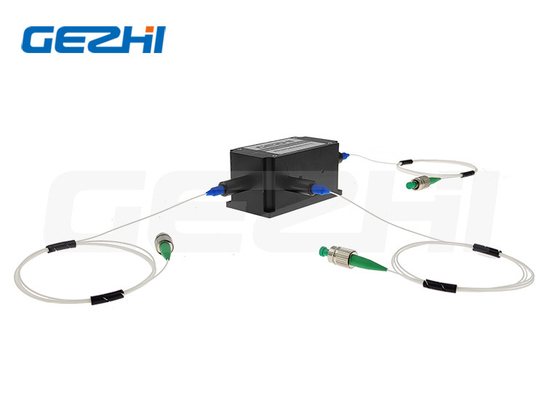

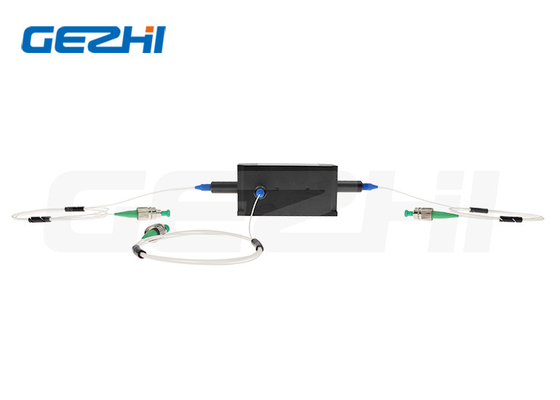

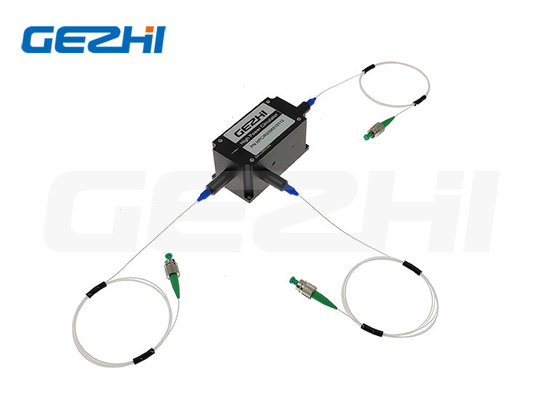

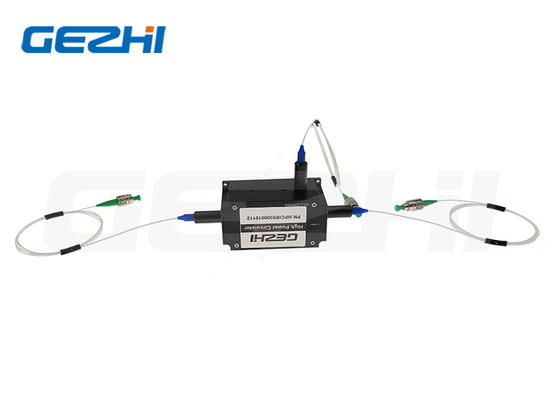

عالية الاستقرار والموثوقية 2000nm عالية الطاقة في الخط المعزل (حتى 20W) لمستشعر الألياف
المعزل الخطي عالي الطاقة
المعزل البصري المتداخل GEZHI 2000nm High Power PM هو مكون مدمج وعالي الأداء لاستقطاب الموجة الضوئية لا يغير حالة الاستقطاب.إنها تتميز بفقدان إدخال منخفض ، وعزل مرتفع ، ومعالجة عالية الطاقة ، وخسارة عالية في العودة ، واستقرار وموثوقية بيئية ممتازة.غالبًا ما يتم استخدامها لمنع أي ضوء منعكس من دخول المصدر ، وبالتالي منع أي مشاكل في التغذية الراجعة ؛لقد تم استخدامه على نطاق واسع في نظام ألياف الليزر.
|
ميزات وتطبيقاتالمعزل الخطي عالي الطاقة
سمات:
• انخفاض فقدان الإدراج
• معالجة عالية الطاقة
• عزل عالي
• يمكن تخصيص الألياف
• موثوقية عالية
• ثبات ممتاز في درجة الحرارة
التطبيقات:
•ليزر الألياف عالية الطاقة
• مضخم الألياف عالية الطاقة
• الأجهزة
• الاختبار والقياس
• مختبر أبحاث مضخم الألياف
مواصفات القوة العاليةالمعزل الخطي
| معامل | وحدة | قيمة | |
| منصة | - | أعزب | |
| مركز الطول الموجي | نانومتر | 2050 ، 2000 ، 1950 | |
| نطاق الطول الموجي التشغيلي | نانومتر | ± 10 | |
| دقيقة.العزلة عند 23 درجة | ديسيبل | 18 | |
| الأعلى.خسارة الإدراج ، λc عند 23 ℃ | ديسيبل | 1.6 | |
| دقيقة.نسبة الانقراض (PM نوع الألياف) | ديسيبل | 18 | |
| الأعلى.الخسارة المعتمدة على الاستقطاب (نوع الألياف SM) | ديسيبل | 0.15 | |
| دقيقة.خسارة العائد عند 23 ℃ (المدخلات / المخرجات) | ديسيبل | 45/45 | |
| الأعلى.الطاقة الضوئية (CW) | دبليو | 1 ، 2 ، 5 ، ... ، 20 | |
| الأعلى.ذروة الطاقة لنبض ns | كيلوواط | 10 أو محدد | |
| الأعلى.حمل الشد | ن | 5 | |
| حزمة الأبعاد | مدخلات الطاقة ≤5W | مم | φ5.5x35 |
| مدخلات الطاقة ≤10 واط | مم | 70 × 12 × 8 | |
| مدخلات الطاقة ≤20 واط | مم | 45 × 19 × 14 | |
| درجة حرارة التشغيل | ℃ | 0 ~ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
|
مع الموصلات ، تكون طاقة التسليم 1 وات فقط ، و IL أعلى بمقدار 0.3 ديسيبل ، و RL أقل بمقدار 5 ديسيبل ، و ER أقل بمقدار 2 ديسيبل. |
|||
أبعاد الحزمة
Odering معلومات عنالمعزل الخطي عالي الطاقة
HPMIS-1111-23-444-56-7-88-99AA (نوع الألياف PM) / HPIIS-1111-23-444-56-7-88-99AA (نوع الألياف SM)
| 1111 - الطول الموجي: | 2050 = 2050 نانومتر ، 2000 = 2000 ، 1950 = 1950 نانومتر ، SSSS = محدد |
| 2 - المرحلة: | S = مرحلة أحادية النواة |
|
3 - محور العمل: F = تم حظر المحور السريع ، B = كلا المحورين يعملان ، N = غير PM |
B = كلا المحورين يعملان ، F = تم حظر المحور السريع ، N = غير PM |
| 444 - نوع الألياف: | 001 = PM1550، 008 = SMF-28E، 045 = PM1950، 090 = SM1950، SSS = محدد |
| 5 - أبعاد العبوة: | 0 = φ5.5x35mm ، 1 = 70x12x8mm ، 2 = 45x19x14mm ، S = محدد |
| 6 - نوع الضفيرة: | 0 = ألياف عارية ، 1 = أنبوب سائب 900 ميكرون |
| 7 - طول الألياف: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد |
| 88 - نوع الموصل: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد |
| 99 - متوسط القوة: | 01 = 1 وات ، 05 = 5 وات ، 10 = 10 وات ، 20 = 20 وات ، SS = محدد |
| AA - طاقة الذروة: | 00 = موجة مستمرة ، 01 = 1kW ، 02 = 2kW ، 10 = 10kW ، SS = محدد |
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك من المعزل الخطي عالي الطاقة؟
|
|
