| Brand Name: | GEZHI or OEM |
| رقم الطراز: | الاستقطاب الحفاظ على الدائرة الضوئية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

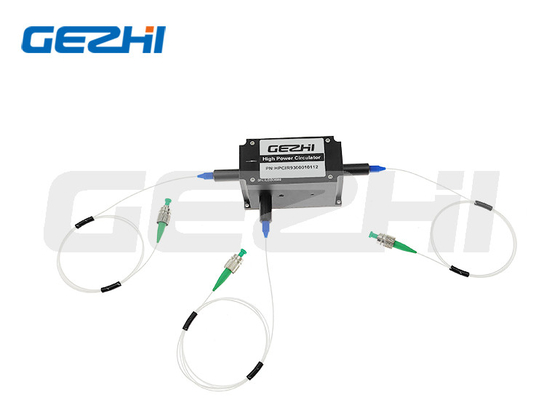

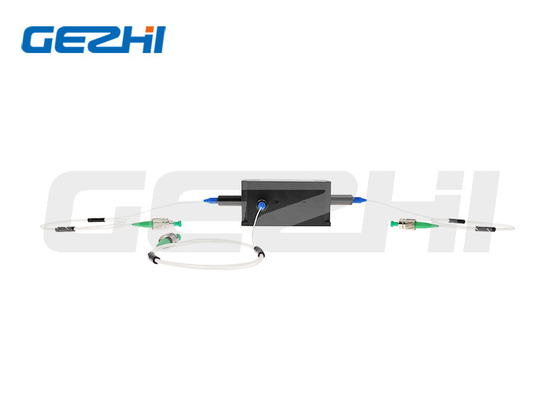

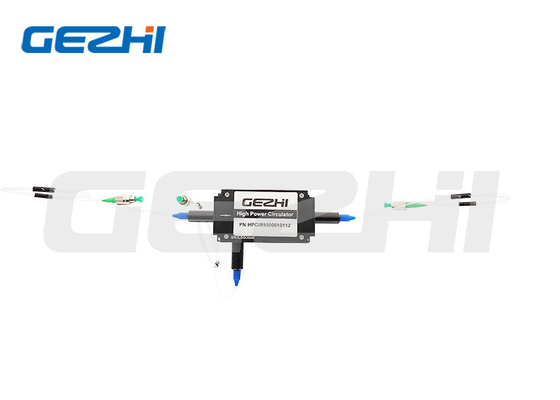

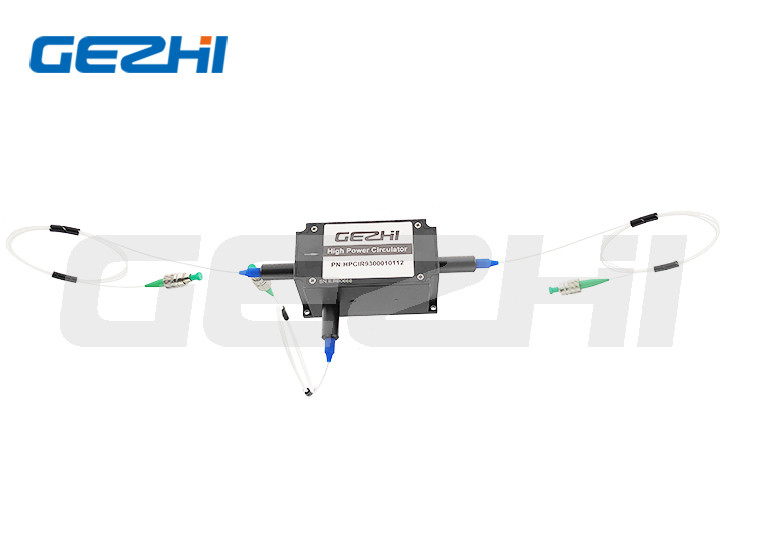

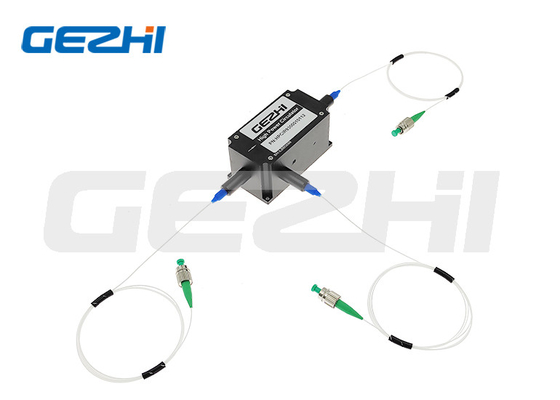

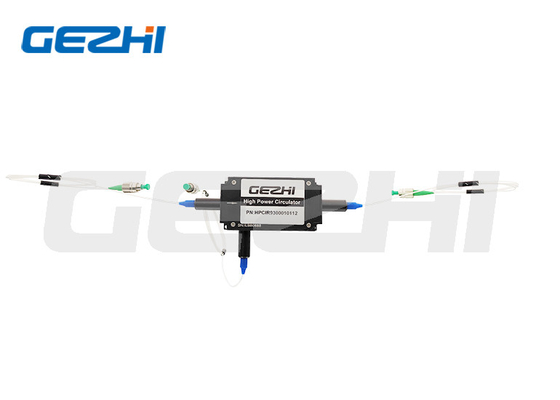

تخصيص استقطاب الطول الموجي مع الحفاظ على المداور البصري تطبيق قائم على TGG لمضخم الألياف
وصف المنتج
تتمثل الوظيفة الرئيسية للدائرة الضوئية للألياف في توجيه الضوء بالتتابع من منفذ إلى منفذ بخسارة منخفضة في اتجاه واحد فقط مما يؤدي إلى فصل الإشارات التي تنتقل عبر الألياف الضوئية في اتجاهين متعاكسين.
|
سمات * انخفاض فقدان الإدراج * خسارة عائد عالية * عزل عالي * استقرار وموثوقية عالية |
التطبيقات * مضخم الألياف * أداة الاختبار * مستشعر الألياف *معدات طبية |
تحديد
| حدود | وحدة | قيم | ||||||
| الطول الموجي التشغيلي | نانومتر | 532 | 633 أو 680680 | 780 أو 808 أو 850 أو 930 | 980 | 1030 | 1053 أو 1064 | 1150 |
| عرض النطاق الترددي الطول الموجي | نانومتر | ± 5 | ± 5 | ± 10 | ± 10 | ± 10 | ± 10 | ± 5 |
| فقدان الإدراج | ديسيبل | ≤2.5 | ≤2.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
| دقيقة.عزل | ديسيبل | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | ≥22 | ≥22 |
| عزل الذروة | ديسيبل | ≥25 | ≥25 | ≥26 | ≥25 | ≥25 | ≥25 | ≥25 |
| نسبة الانقراض (النوع ب) | ديسيبل | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
| نسبة الانقراض (النوع F) | ديسيبل | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| نوع الألياف | / | PM460 | PM630 | PM780 | PM980 | PM980 | PM980 أو 1060 | |
| معالجة الطاقة القصوى (CW) | دبليو | 0.02 | 0.05 | 0.5 أو 5،10 أو 20 | 0.5 أو 5 أو 20 | 0.5،5،20 | 0.5،5،20 | 0.5،5،20 |
| الحديث المتبادل | ديسيبل |
≥45 |
||||||
| تعويض الخساره | ديسيبل |
≥45 |
||||||
| حمل الشد | ن |
≤5 |
||||||
| درجة حرارة التشغيل | درجة مئوية |
0 ~ + 60 |
||||||
| درجة حرارة التخزين | درجة مئوية |
-10 ~ + 75 |
||||||
| أبعاد الحزمة | نانومتر |
70 × 28 × 26 |
||||||
ملحوظة:
1.المواصفات أعلاه مخصصة للجهاز بدون موصل ، إذا كان الموصل ، فإن IL سيكون أعلى بمقدار 0.3 ديسيبل ، وستقل خسارة الإرجاع بمقدار 5 ديسيبل وستقل نسبة الانقراض 2 ديسيبل.
2. إذا كان هناك تطبيق نبضي ، يرجى التأكد من إبلاغنا بطاقة النبض وقوة الذروة.
حزمة الأبعاد
| ① المنفذ: | 3 = 3 منفذ |
| ② الطول الموجي: | 532 ؛633 ؛680 ؛780 ؛808 ؛850 ؛930 ؛980 ؛1030 ؛1053 ؛1064 ؛1150 نانومتر ؛S = تحديد |
| محاذاة المحور: | ب = كلا المحورين يعملان ؛F = عمل المحور البطيء ، المحور السريع محظور ؛N = النوع غير PM متاح |
| ④ معالجة الطاقة: | 0 لتر = 0.5 واط ؛01 = 1 واط ؛02 = 2 واط ؛10 = 10 واط ؛10 = 20 واط ؛S = تحديد |
| ⑤ نوع الألياف: | PM460 ؛PM630 ؛PM780 ؛PM980PM1060 ؛S = تحديد |
| أبعاد الحزمة: | T2 = 70 × 28 × 26 ملم ؛S = تحديد |
| ⑦ نوع الضفيرة: | 00 = ألياف عارية ؛09 = 900um أنبوب فضفاض |
| ⑧ طول الألياف: | 08 = 0.8 م ؛10 = 1 م ؛S = تحديد |
| نوع الموصل: | FA = FC / APC ؛FP = FC / UPC ؛SA = SC / APC ؛SP = SC / UPC ؛S = تحديد |
| ⑩ ذروة الطاقة للنبض: | 00 = موجة مستمرة ، 10 = 10 كيلو وات ، 20 = 20 كيلو وات ، SS = محدد |
|
|
