| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 3 منافذ الألياف عالية الطاقة تعميم |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$250-US$680 |
| شروط الدفع: | / تي تي، ويسترن يونيون |
موثوقية عالية واستقرار 1310 / 1480 / 1550nm 3 موانئ موصلات الألياف عالية الطاقة (حتى 20 واط) لأجهزة استشعار الألياف

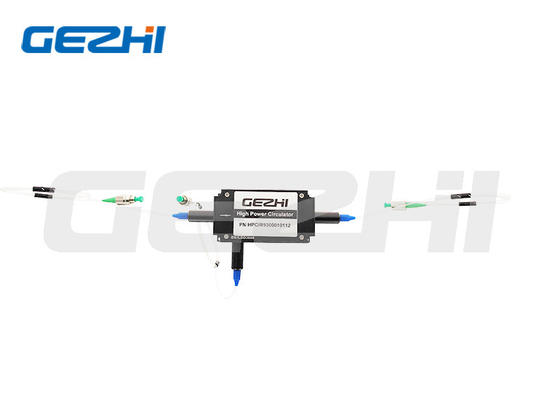

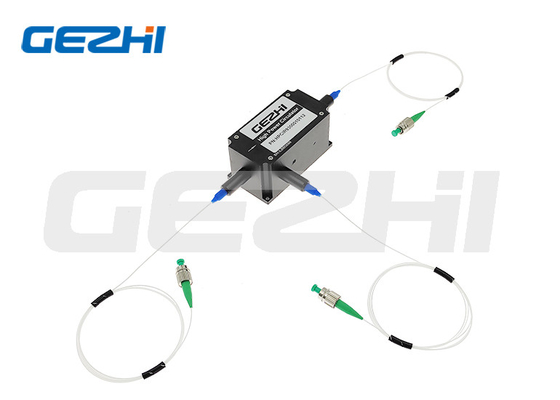

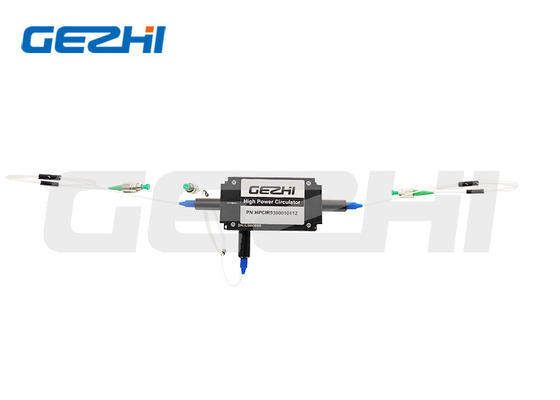

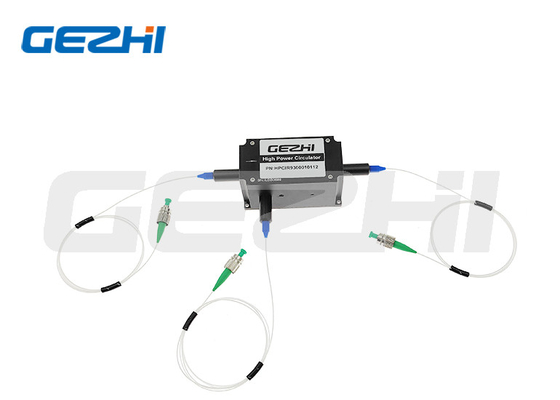

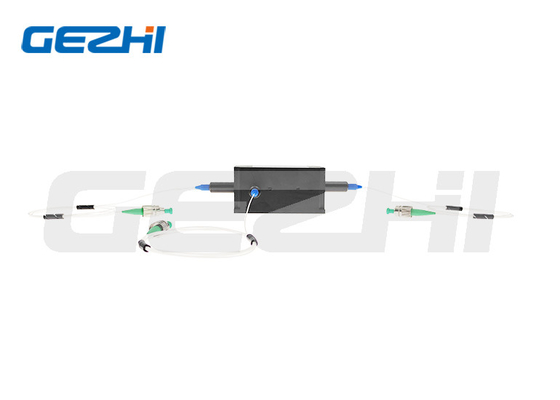

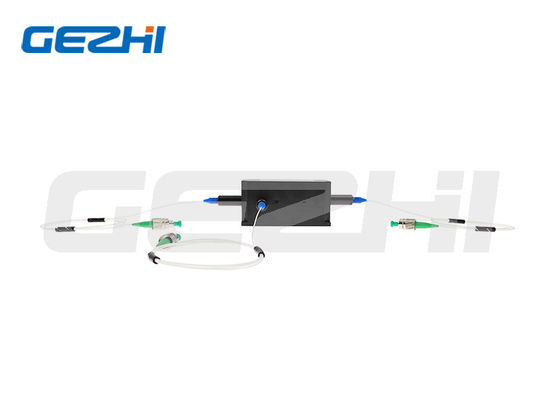

1310nm / 1480nm / 1550nm 3-port High Power SM Optical Circulator-30W هو مكون مضغوط ومستقل لقطبية موجات الضوء عالية الأداء يوجّه الإشارات الواردة من الميناء 1 إلى الميناء 2 ،والإشارات الواردة من الميناء 2 إلى الميناء 3تعمل أجهزة التداول بالألياف البصرية كمركبات إشارات، حيث تنقل الضوء من ألياف المدخل إلى ألياف الإخراج، بينما توجه الضوء الذي يعود على طول هذه الألياف الإخراجية إلى منفذ ثالث.فهي مثالية لليزر الألياف عالية الطاقة وتطبيقات الأجهزة.
| المعلم | الوحدة | النوع A | النوع ب |
|---|---|---|---|
| النوع | - | النوع A | النوع ب |
| نوع الميناء | - | 3 الميناء | |
| طول الموجة المركزي | nm | 1550، 1480, 1310 | |
| نطاق طول الموجة العملي | nm | ± 20 | |
| خسارة الإدراج عند 23 درجة مئوية | ديسيبل | 0.7 | 0.6 |
| الحد الأقصى لفقدان الإدراج عند 23 درجة مئوية | ديسيبل | 0.9 | 0.8 |
| عزل ذروة 23 درجة مئوية | ديسيبل | 46 | 30 |
| الحد الأدنى للعزل عند 23 درجة مئوية | ديسيبل | 40 | 25 |
| نسبة الانقراض الدنيا عند 23 درجة مئوية (نوع الألياف PM) | ديسيبل | 20 | |
| الحد الأقصى للخسارة المعتمدة على الاستقطاب عند 23 درجة مئوية (نوع الألياف SM) | ديسيبل | 0.15 | |
| -حديث متقاطع | ديسيبل | 50 | |
| الحد الأدنى للخسارة عند 23 درجة مئوية | ديسيبل | 50 | |
| أبعاد الحزمة (قوة الدخول ≤ 5 واط) | ملم | φ5.5x35 | |
| أبعاد الحزمة (قوة الدخول ≤ 10 واط) | ملم | 70x12x8 | |
| أبعاد الحزمة (قوة الدخول ≤ 20 واط) | ملم | / | 38×18.5×115 |
| الحد الأقصى لحمل الشد | ن | 5 | |
| درجة حرارة العمل | °C | -5~+70 | |
| درجة حرارة التخزين | °C | -40~+85 | |
|
|
