| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 3 منافذ دوران عالية الطاقة |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$250-US$680 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

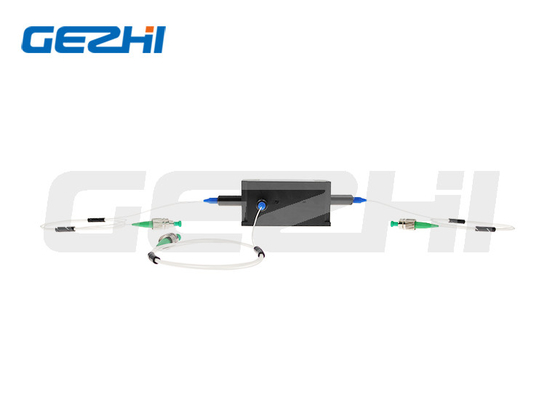

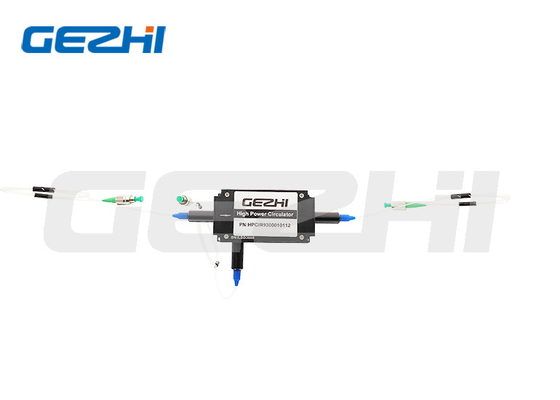

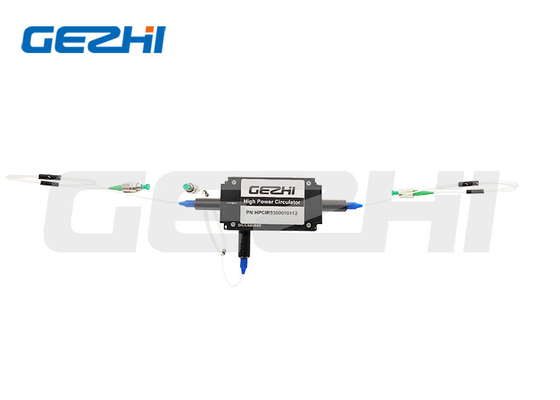

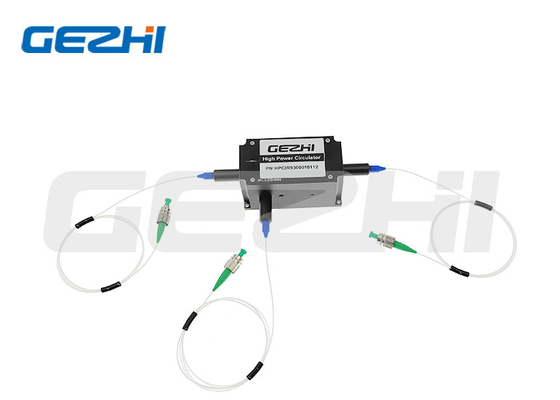

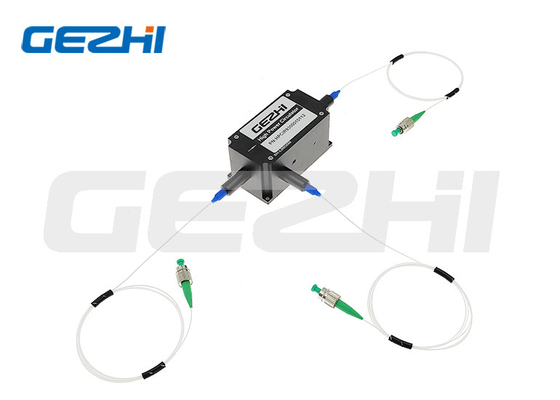

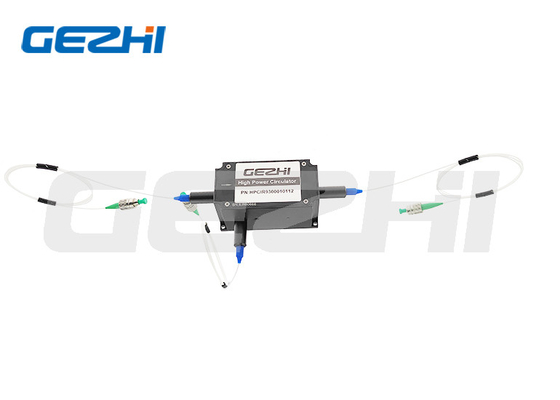

دائري بصري عالي الطاقة منخفض فقدان الإدخال 980-1080 نانومتر حتى 100 واط لمضخم EDFA ورامان
الدائري البصري غير الحساس للاستقطاب عالي الطاقة ذو 3 منافذ 980-1080 نانومتر هو مكون بصري ليفي مبني بألياف SM. يسمح بمرور الضوء في اتجاه واحد فقط مع منع الإرسال المعاكس، مع مسار ضوء من المنفذ 1 إلى المنفذ 2، ومن المنفذ 2 إلى المنفذ 3. يمكنه تحمل طاقة معالجة تصل إلى 100 واط.
| المعلمات | الوحدة | القيمة |
|---|---|---|
| الطول الموجي المركزي | نانومتر | 1064، 1030، 980 |
| نطاق الطول الموجي التشغيلي | نانومتر | ±5 |
| عزل الذروة النموذجي | ديسيبل | 25 |
| الحد الأدنى للعزل عند 23 درجة مئوية | ديسيبل | 22 |
| فقدان الإدخال النموذجي عند 23 درجة مئوية | ديسيبل | 1.0 |
| الحد الأقصى لفقدان الإدخال عند 23 درجة مئوية | ديسيبل | 1.3 |
| الحد الأدنى لنسبة الانقراض عند 23 درجة مئوية (نوع الألياف PM) | ديسيبل | 20 |
| الحد الأقصى لفقدان الاستقطاب المعتمد عند 23 درجة مئوية (نوع الألياف SM) | ديسيبل | 0.15 |
| الحد الأدنى لفقدان الإرجاع عند 23 درجة مئوية (الإدخال/الإخراج) | ديسيبل | 45 |
| الحد الأدنى للتداخل | ديسيبل | 45 |
| متوسط الطاقة البصرية القصوى (بما في ذلك المنفذ 1 والمنفذ 2) | واط | 50، 100 أو محدد |
| الحد الأقصى لطاقة الذروة للنبضات النانوية | كيلو واط | 10 أو محدد |
| الحد الأقصى للحمل الشد | نيوتن | 5 |
| أبعاد العبوة | مم | 82x38x35 |
| درجة حرارة التشغيل | درجة مئوية | +10~+50 |
| درجة حرارة التخزين | درجة مئوية | 0~+60 |
| 1111 - الطول الموجي: | 1064=1064 نانومتر، 1030=1030 نانومتر، 980=980 نانومتر، SSSS=محدد |
| 2 - نوع المنفذ: | 3=3-منفذ |
| 3 - محور العمل: | B=محورين يعملان، F=المحور السريع محظور، N=غير PM |
| 444 - نوع الألياف: | 018=PLMA-GDF-10/125-M، 021=PLMA-GDF-20/130، SSS=محدد |
| 5 - أبعاد العبوة: | 0=82x38x35 مم، S=محدد |
| 6 - نوع الضفيرة: | 0=ألياف عارية، 1=أنبوب فضفاض 900 ميكرومتر |
| 7 - طول الألياف: | 0.8=0.8 متر، 1.0=1 متر، S=محدد |
| 888 - نوع الموصل: | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=لا شيء، S=محدد |
| 99 - متوسط الطاقة: | 50=50 واط، 100=100 واط، SS=محدد |
| AA - طاقة الذروة: | 00=موجة مستمرة، 01=1 كيلو واط، 02=2 كيلو واط، 10=10 كيلو واط، 20=20 كيلو واط |
|
|
| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 3 منافذ دوران عالية الطاقة |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$250-US$680 |
| تفاصيل التعبئة: | صندوق ورقي |
| شروط الدفع: | / تي تي، ويسترن يونيون |

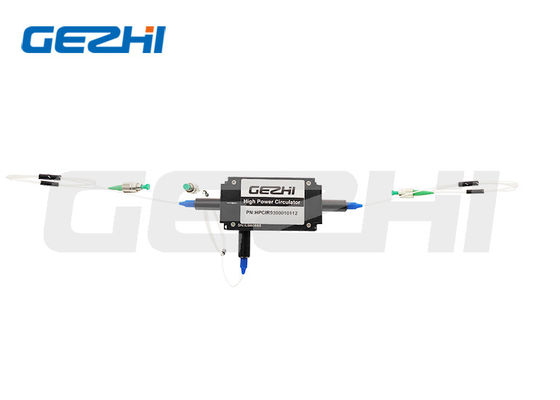

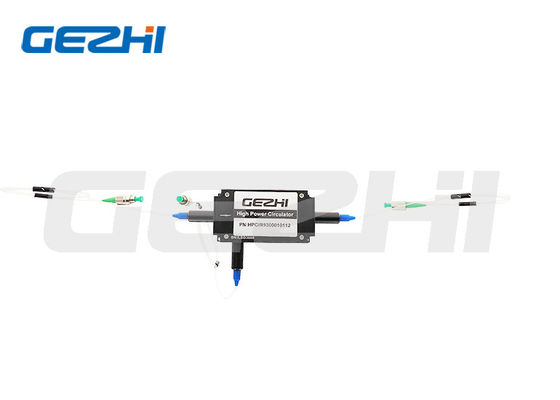

دائري بصري عالي الطاقة منخفض فقدان الإدخال 980-1080 نانومتر حتى 100 واط لمضخم EDFA ورامان
