| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 8ch CWDM Mux / Demux 1U الشاسيه Rackmount |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

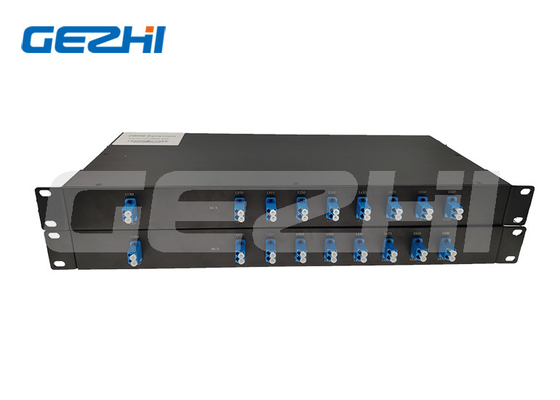

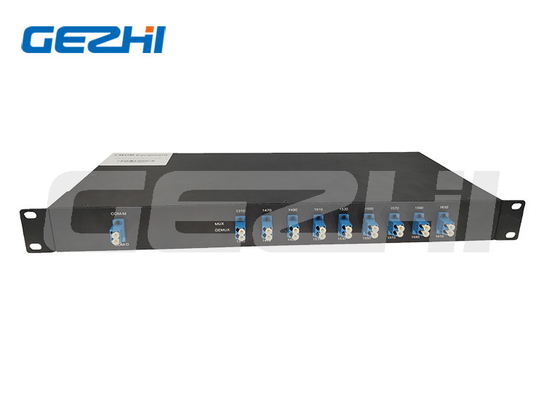

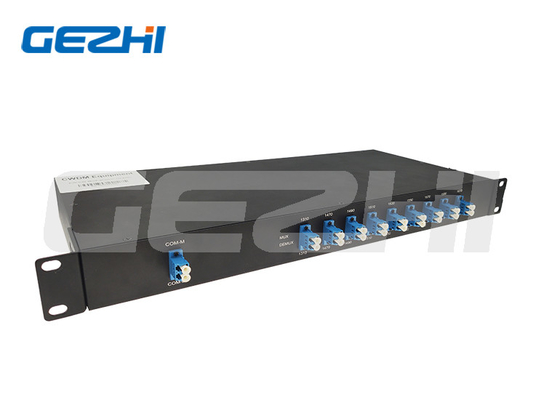

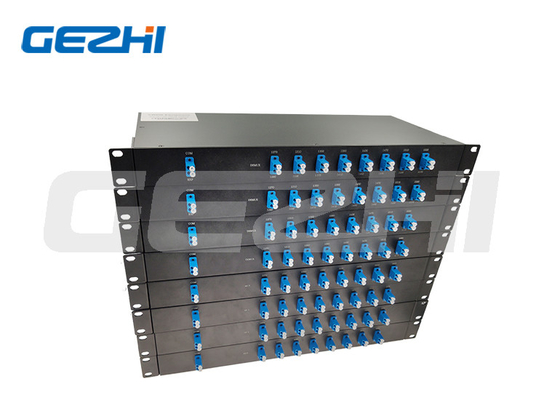

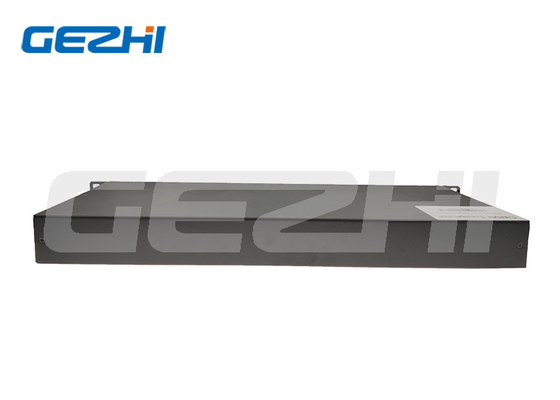

أنظمة PON CATV للألياف السلبية 8ch CWDM Mux / Demux 1U الشاسيه Rackmount 1470 ~ 1610nm
نظرة عامة على المنتج
يستخدم CWDM معددًا بصريًا لأطوال موجية مختلفة من الضوء لإعادة استخدام الإشارات لنقل الألياف الأحادية ، يتم تحلل الطرف المستقبل للرابط بمساعدة مُضاعِف التحلل الضوئي للإشارة المختلطة في إشارة الألياف الضوئية إلى أطوال موجية مختلفة ، متصلة بما يقابلها معدات الاستقبال.
سمات
انخفاض فقدان الإدراج
عزل عالي
انخفاض PDL
تصميم مضغوط
التوحيد الجيد من قناة إلى قناة الطول الموجي التشغيلي الواسع: 1260nm ~ 1620nm أو 1460nm ~ 1620nm
درجة حرارة التشغيل الواسعة: -5 ℃ ~ 75 ℃
الموثوقية العالية والاستقرار
التطبيقات
نظام CWDM
شبكات PON
روابط الكيبل التلفزيوني
حدود
| معامل | 4 قناة | 8 قناة | 16 قناة | ||||||||
| مسك | ديموكس | مسك | ديموكس | مسك | ديموكس | ||||||
| الطول الموجي للقناة (نانومتر) | 1270 ~ 1610 | ||||||||||
| دقة الطول الموجي للمركز (نانومتر) | ± 0.5 | ||||||||||
| تباعد القنوات (نانومتر) | 20 | ||||||||||
| نطاق تمرير القناة (@ - عرض نطاق ترددي 0.5 ديسيبل (نانومتر) | > 14 | ||||||||||
| خسارة الإدراج (ديسيبل) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| انتظام القناة (ديسيبل) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| قناة ريبل (ديسيبل) | 0.3 | ||||||||||
| العزلة (ديسيبل) | مجاور | غير متاح | > 30 | غير متاح | > 30 | غير متاح | > 30 | ||||
| غير متجاورة | غير متاح | > 40 | غير متاح | > 40 | غير متاح | > 40 | |||||
| حساسية درجة الحرارة وفقدان الإدراج (ديسيبل / ℃) | <0.005 | ||||||||||
| تحويل درجة حرارة الطول الموجي (نانومتر / ℃) | <0.002 | ||||||||||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | <0.1 | ||||||||||
| تشتت وضع الاستقطاب (PS) | <0.1 | ||||||||||
| الاتجاهية (ديسيبل) | > 50 | ||||||||||
| خسارة العودة (ديسيبل) | > 45 | ||||||||||
| أقصى معالجة للطاقة (ميغاواط) | 500 | ||||||||||
| درجة حرارة التشغيل (℃) | -5 ~ + 75 | ||||||||||
| درجة حرارة التخزين (℃) | -40 ~ 85 | ||||||||||
| أبعاد العبوة (مم) | 1. L100 x W80 x H10 (2 CH ~ 8CH Module) | ||||||||||
| 2. L120xW800xH18 (9 CH ~ 18CH الوحدة النمطية) | |||||||||||
ملاحظة: أعلاه بدون موصلات ، إذا كان مع موصلات ، أضف أكثر من 0.2 ديسيبل.
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك؟
|
|
