| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | علبة ABS دائرية بصرية 3 منافذ |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$59-US$118 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

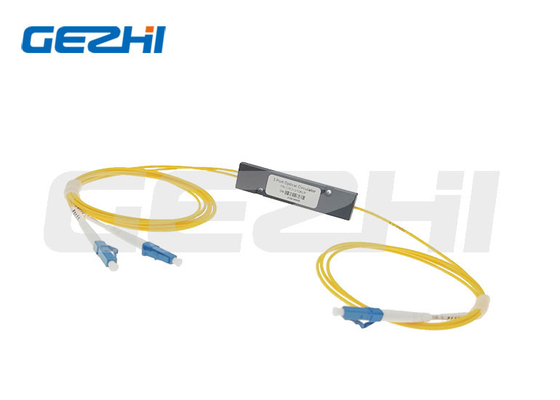

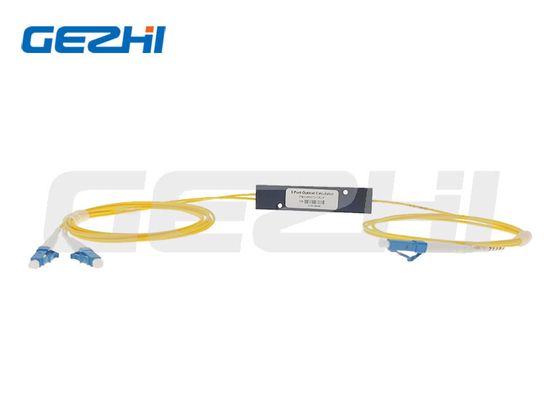

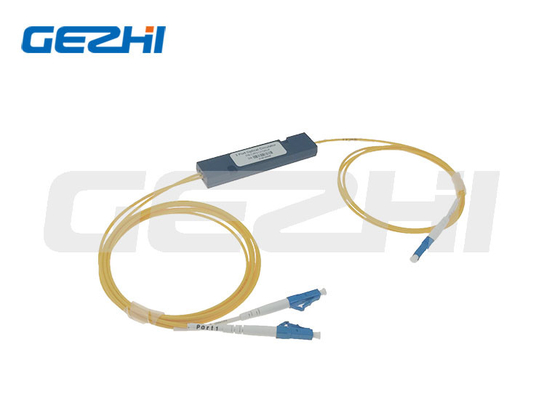

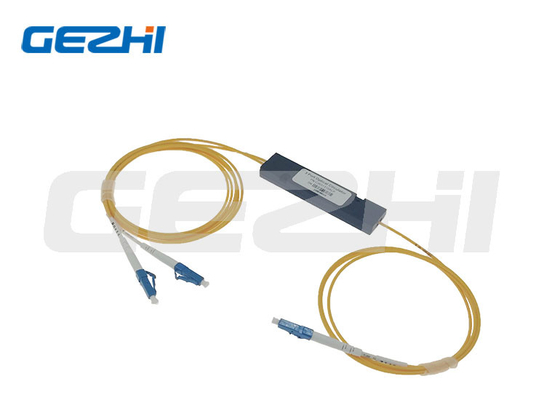

موثوقية عالية واستقرار 3 موانئ ألياف ضوئية دائرة ABS مربع مع رابط SC
وصف المنتج
تتوفر أجهزة التداول البصرية لـ Gezhi على العديد من التطبيقات في الدوائر البصرية وأنظمة الاتصالات البصرية لإعادة توجيه الإشارات البصرية ثنائية الاتجاه إلى منافذ مختلفة.
هذه الميزة مهمة جدا للنقل والاتصالات البصرية ثنائية الاتجاه. عادة ما تستخدم في جهاز الاستقبال البصري ومرشح FBG ((شبكة Bragg الألياف) والمضخع البصري.
التطبيقات
إضافة-إسقاط متعددة
أجهزة تعويض التشتت اللونية في الخط
أجهزة استشعار الألياف
ضخ في الاتجاهين
أنظمة نقل إشارات ثنائية الاتجاه
الخصائص
انخفاض خسارة الإدراج
عزل القناة العالية
فعالة من حيث التكلفة
حزمة صغيرة
PDL منخفضة
موثوقية عالية واستقرار
المواصفات
| العلامة التجارية | غزي | |
| الحزمة | صندوق ABS | |
| التكوين | الميناء 1 إلى الميناء 2 إلى الميناء 3 | |
| طول موجة العملية (nm) | 1310±30 أو 1550±30 أو 1585±30 | |
| العزل (dB) | نموذجي | 0.6 |
| أقصى | 0.8 | |
| العزل النموذجي (dB) | ≥50 | |
| الحد الأدنى للعزلة (dB) | ≥40 | |
| الكلام المتقاطع (dB) | ≥50 | |
| الخسارة المعتمدة على الاستقطاب (dB) | <0.15 | |
| وضع الاستقطاب التشتت | <0.1 | |
| خسارة العائد ((dB) | ≥50 | |
| الطاقة المعالجة (mW) | 500 | |
| درجة حرارة التشغيل (°C) | -10~+75 | |
| أبعاد العبوة (ملم) | Φ5.5xL50 أو Φ5.5xL63 | |
مخطط التطبيق
كما تظهر الصورة: يقع دوائر في كلا الطرفين من الألياف. كل دوائر تعمل لإضافة إشارة في اتجاه واحد مع إزالة الإشارة في الاتجاه الآخر. انظر إلى المثال على اليسار.
يمكن استخدام جهاز التداول لإرسال إشارات بصرية من خلال ألياف واحدة في اتجاهين.
|
|
