| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 4CH-OADM-C-WE-D |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

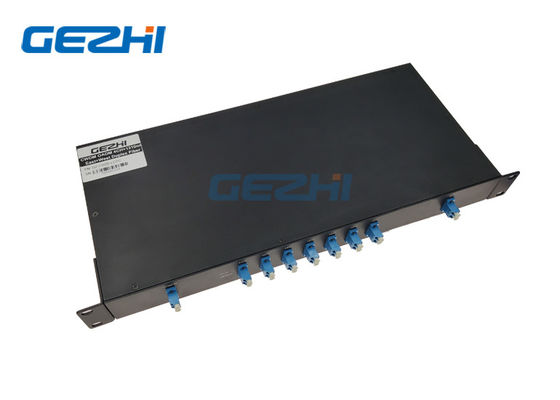

4 قنوات CWDM OADM Modules Duplex West & East Link
تم تصميم وحدات CWDM OADM المكونة من أربع قنوات من GEZHI من أجل Duplex West & East Link للأنظمة الثابتة و ROADM.إن وحدات CWDM OADM الأربع قنوات هي وصلة دوبلكس الغربية والشرقية هي مضاعفة تقسيم موجة الموجة (CWDM) معززات إضافة / إسقاط بصري (OADM).تضيف وحدات قنوات CWDM OADM الأربع قنوات المزدوجة الغربية والشرقية ارتباطًا (تعدد إرسال) وإسقاط (demultiplex) قنوات محددة ، أو أطوال موجية ، في كلا الاتجاهين لرابط ألياف مشترك CWDM.باستخدام هذه الوحدات من GEZHI ، يمكن لمصممي الشبكة إضافة نقاط وصول جديدة في أي مكان على شبكة CWDM ، دون التأثير على القنوات المتبقية التي تعبر الشبكة.يمكن إضافة نقاط الوصول إلى الشبكات الخطية والحافلات والحلقات ، حيث يوفر تصميم الحلقة المزدوجة الاتجاه حماية معمارية زائدة عن الحاجة.
|
المميزات فقدان إدخال منخفض
|
التطبيقات إضافة وإسقاط بصري شبكة Acess شبكة مترو للنقل البصري
|
تخصيص
|
معامل |
وحدة |
4 قنوات CWDM وحدات OADM | ||
| أضف | قطرة | |||
| طول موجة القناة | نانومتر | 1510 ، 1530 ، 1550 ، 1570 نانومتر | ||
|
الطول الموجي المركزي صحة |
نانومتر | ± 0.5 | ||
| قناة التباعد | نانومتر | 20 | ||
|
قناة المرور (@ النطاق الترددي -0.5 ديسيبل |
نانومتر | > 15 | ||
| فقدان الإدراج | ديسيبل | <1.8 | <1.8 | |
| تموج القناة | ديسيبل | 0.3 | ||
|
عزل |
متاخم | ديسيبل | > 30 | |
| غير مجاور | ديسيبل | > 40 | ||
|
درجة حرارة فقدان القصور حساسية |
ديسيبل / ℃ |
<0.005 |
||
|
درجة حرارة الطول الموجي التحول |
نانومتر / ℃ |
<0.002 | ||
|
استقطاب تابع خسارة |
ديسيبل | <0.1 | ||
|
وضع الاستقطاب تشتت |
ديسيبل | <0.1 | ||
| الاتجاهية | ديسيبل | > 50 | ||
| تعويض الخساره | ديسيبل | > 45 | ||
| التعامل مع الطاقة القصوى | ميغاواط | 300 | ||
| درجة حرارة التشغيل | ℃ | -20 ~ + 70 | ||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||
| البعد الحزمة | مم | 19inch 1U Rackmount | ||
ملاحظة: 1. التخصيص متاح.
2. محدد بموصل
الألياف الضوئية CWDM OADM إضافة / إسقاط Mux Demux Module 4CH Dual-side Single Fiberتصفية المتتالية
الألياف الضوئية CWDM OADM إضافة / إسقاط Mux Demux Module 4CH Dual-side Dual Fiber
تسقط القناة الفردية وتضيف نفس القناة مرة أخرى إلى ألياف الشبكة في الإرسال على الوجهين.
4 قنوات 1510،1530،1550،1570nm CWDM لإضافة وإسقاط معدد إرسال EAST و WEST لنقل البيانات ثنائية الاتجاه عبر الألياف المزدوجة.
|
|
