انخفاض خسارة فقدان الإدراج 1650nm 1X8 معدات التبديل البصرية

حامل فقدان فقدان منخفض 1 × N (N≤16) معدات التبديل البصري FSW-1X8-U

GEZHI's Low Insertion Loss Rack 1 × N (N≤16) معدات التبديل البصري FSW-1X8-U هو استخدام المفتاح البصري لتحقيق منتجات تحويل المسار البصري.حامل فقدان فقدان الإدخال المنخفض 1 × N (N≤16) معدات التبديل البصري FSW-1X8-Uالسماح بالاتصال الآلي والمتكرر لألياف مشتركة واحدة إلى 8 عدد من ألياف الإخراج أو الإدخال.إن مفتاح الألياف الضوئية هذا المثبت على حامل الرف 1x8 ثنائي الاتجاه ويمكن استخدامه إما في الاتجاه 1x8 أو 8x1.

مع القدرة على التحكم وتبديل المسار البصري.يمكن اختيار FSW-1x8-U Rack Mount Optical Siwtches يدويًا من اللوحة الأمامية أو التحكم فيها عبر منفذ RS232 ومنفذ إيثرنت والمسح التلقائي بتردد معين.في نظام نقل الألياف البصرية ، GEZHIFSW-1x8-U Siwtches البصري جبل الرفيستخدم لمراقبة الألياف متعددة القنوات ، واختيار مصدر ضوئي متعدد / كاشف ، وحماية مسار الألياف الضوئية وما إلى ذلك. جيزي FSW-1x8-U Siwtches البصري جبل الرف يستخدم أيضًا في نظام اختبار الألياف الضوئية للألياف الضوئية واختبار مكوناتها ، واختبار الكابلات الخارجية ونظام مراقبة أجهزة الاستشعار البصرية متعددة النقاط.

المميزات

انخفاض فقدان الإدراج ، التبديل السريع

تحكم RS232 وإدارة RJ45 Ethernet عن بعد
SerialNet ، موثوقية عالية ، استقرار عالي
إشارة انتقال شفافة.استقرار وموثوقية عالية

لوحة عرض LED.عرض مرئي ، عملية مريحة
يمكن إعداد القناة والفاصل الزمني للمسح التلقائي


التطبيقات

نظام مراقبة وصيانة الكابلات

FITL
القياس التلقائي

مراقبة الشبكة الضوئية عن بعد

تخصيص

المعلمات	وحدة	المؤشرات
نوع الوحدة		FSW-1x8-U
نطاق الطول الموجي	نانومتر	1260 ~ 1650 نانومتر
اختبار الطول الموجي	نانومتر	1310/1550 نانومتر
فقدان الإدراج	ديسيبل	نوع..80.8 ديسيبل ، بحد أقصى 1.5 ديسيبل
التكرار	ديسيبل	≤ 0.02
تعويض الخساره	ديسيبل	≥ 55
التداخل	ديسيبل	≥ 70
المكتبة الرقمية العالمية	ديسيبل	≤ 0.25
PDL	ديسيبل	5 0.05
الطاقة الضوئية	ميغاواط	≤ 500
وقت التبديل	تصلب متعدد	≤10 مللي ثانية (القناة المجاورة)
نوع الألياف	أم	9/125
موصل		FC / APC
ميناء المراقبة		RJ45 و RS-232
امدادات الطاقة العاملة (نوع المكونات)	الخامس	AC: 100 ～ 240 (50/60 هرتز)
استهلاك الطاقة	دبليو	＜ 10
درجة حرارة التشغيل	℃	-10 ～ 60
بحجم	مم	وحدة واحدة: 483 × 230 × 45



حامل فقدان فقدان منخفض 1 × N (N≤16) معدات التبديل البصري FSW-1X8-U

صآنيل لتوضيح:

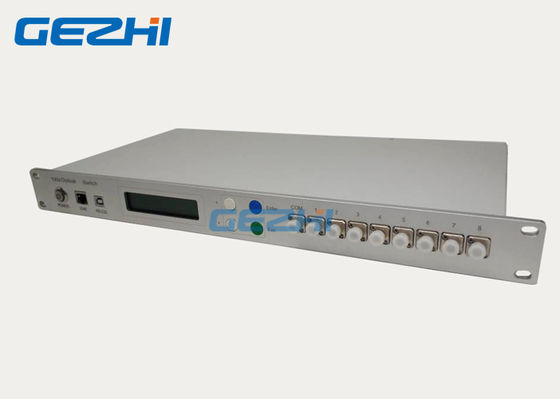

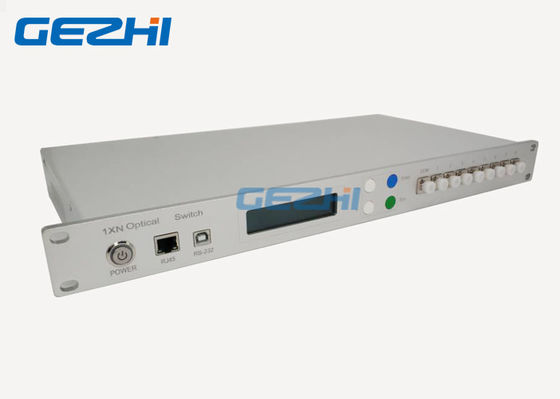

أمامي لوجة

◆قوة: مفتاح رئيسي لامدادات الطاقة

◆RJ45:واجهة إدارة شبكة الاتصالات ؛

◆RS-232:Rs- واجهة تسلسلية ؛RS232 واجهة الاتصالات التسلسلية ؛

◆شاشة LCD:الأجهزة التي تعرض المعلومات مباشرة ؛

◆▲: مفتاح الصعود ▼: مفتاح التحرك لأسفل. أدخل: مفتاح التحديد ؛

زر Esc فى الكيبورد: مفتاح الإلغاء ؛

◆كوم،1 ~ 8:واجهة الألياف

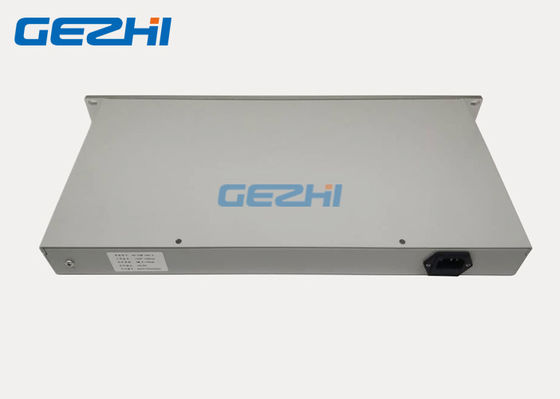

اللوحة الخلفية

◆AC:100~ 240الخامس: واجهة سلك الطاقة ؛
