تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مصفوفة المفاتيح الضوئية | قناة: | 28 * مزدوج 1 × 2 |
|---|---|---|---|
| الطول الموجي: | 1260 ~ 1650 نانومتر | موصل: | LC / PC |
| بحجم: | 4U Rackmount | تطبيق: | القياس التلقائي |
| تسليط الضوء: | معدات التبديل البصري 1650nm,معدات التبديل البصري 2x4,المفاتيح البصرية الميكانيكية 1x2 |
||

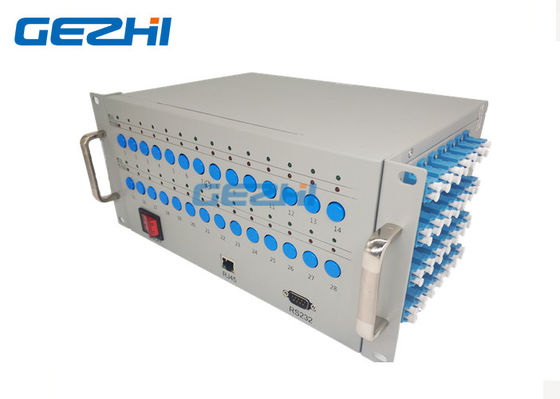

28 * معدات التبديل البصري 1x2 المزدوجة 28 قطعة 2x4 مفاتيح بصرية ميكانيكية
تتكون GZ-28-D1X2-U من GEZHI من 28 قطعة من Dual 1x2مفاتيح بصرية ميكانيكية والتيبشكل متزامن تبديل المسار البصري.المفتاح البصري هو جهاز للتحكم في مسار الضوء يلعب دور التحكم في المسار البصري وتحويل المسار البصري.الالسيطرة على التحولبصري مفاتيح مسار الضوءيمكن أن يكون 48 زرًا على لوحة التحكم ، ويمكن أيضًا من خلال وضع الاتصال قصير المدى RS - 232 للمنفذ التسلسلي أو اتصال RJ45 Ethernet عن بُعد عن طريق إرسال مسار ضوء مفتاح التحكم في التحكم الذي يتحكم فيه البرنامج ، وحالة المعدات لمسار الضوء من خلال الضوء الأخضر و يظهر الضوء الأحمر مسار الضوء.
المميزات
انخفاض فقدان الإدراج ، التبديل السريع
28 قطعة زر تحكم مستقل ، عملية سهلة
عرض لونين مختلفين من الصمام حالة المسار البصري
تحكم RS232 وإدارة RJ45 Ethernet عن بعد
التطبيقات
القياس التلقائي
مراقبة الشبكة الضوئية عن بعد
FITL
نظام مراقبة وصيانة الكابلات
تخصيص
| المعلمات | وحدة | المؤشرات |
| نوع الوحدة | GZ-28-D1X2-U | |
| نطاق الطول الموجي | نانومتر |
850 ± 40 أو 1260 ~ 1650 نانومتر |
| اختبار الطول الموجي | نانومتر |
850 نانومتر أو 1310/1550 نانومتر |
| فقدان الإدراج | ديسيبل | نوع..01.0 ديسيبل ، بحد أقصى 1.5 ديسيبل |
| التكرار | ديسيبل | ≤ 0.02 |
| تعويض الخساره | ديسيبل |
MM≥30 SM≥55 |
| التداخل | ديسيبل |
MM≥35SM≥ 70 |
| المكتبة الرقمية العالمية | ديسيبل | ≤ 0.25 |
| PDL | ديسيبل | 5 0.05 |
| الطاقة الضوئية | ميغاواط | ≤ 500 |
| وقت التبديل | تصلب متعدد | ≤10 مللي ثانية (القناة المجاورة) |
| نوع الألياف | أم | 9/125 |
| موصل | LC / UPC | |
| ميناء المراقبة | RJ45 و RS-232 | |
|
امدادات الطاقة العاملة |
الخامس |
AC: 100 ～ 240 (50/60 هرتز) |
| استهلاك الطاقة | دبليو | ＜ 10 |
| درجة حرارة التشغيل | ℃ | -10 ～ 60 |
| بحجم | مم | 270 × 190 × 135 |
28 * معدات التبديل البصري 1x2 المزدوجة 28 قطعة 2x4 مفاتيح بصرية ميكانيكية

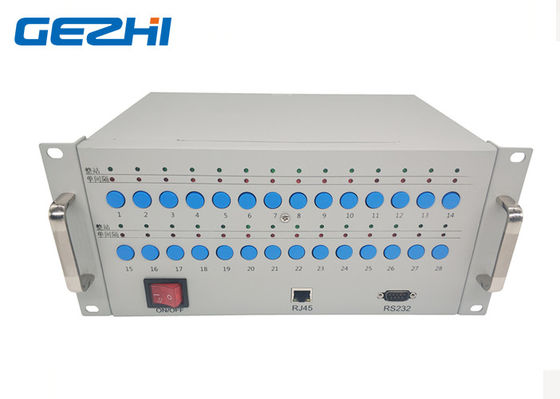

اللوحة الامامية
◆ON / OFF: AC-220V مفتاح الطاقة؛
◆RJ45:واجهة إدارة شبكة الاتصالات ؛
◆RS-232: Rs- واجهة تسلسلية ، واجهة اتصال تسلسلية RS232 لمعلومات بيانات مراقبة الجهاز ؛
buttons 1 ~ 28 زرًا: زر التحكم في 28 قطعة D1x2 التبديل البصري
◆ LED:عرض لونين مختلفين من الصمام حالة المسار البصري

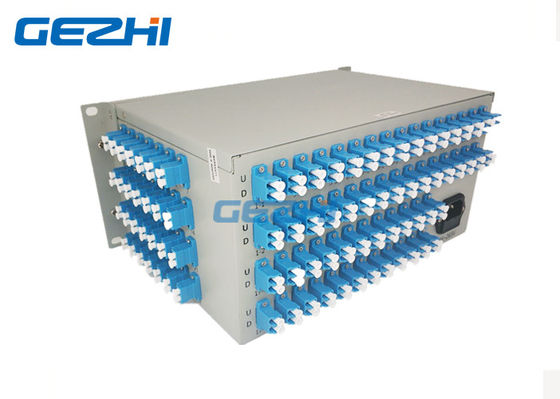

اللوحة الجانبية اليمنى

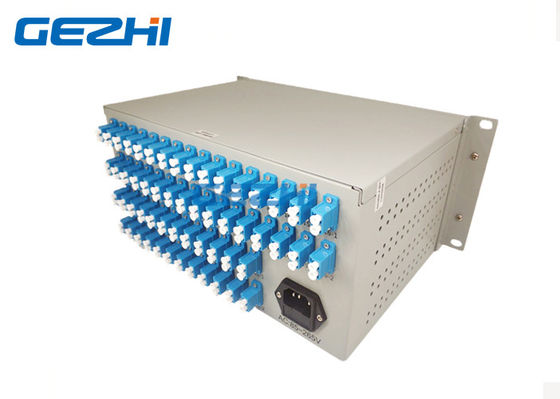

اللوحة الخلفية
◆AC: 85 ~ 265 فولت: واجهة الطاقة AC-220V
◆1 ~ 28 هو منفذ الإدخال،1-1 ~ 28-1 و1-2 ~ 28-2 ناتج:
عندما تكون طاقة الجهاز مبدئيًا ، فإن حالة المسار البصري هي 1 ~ 28 إلى 1-2 ~ 28-2 من صف U ، 1 ~ 28 إلى 1-2 ~ 28-2 من صف D ستظهر LED باللون الأحمر ،
عند الضغط على الزر وعرض الأخضر ، فإن حالة المسار البصري هي 1 ~ 28 إلى 1-1 ~ 28-1 من صف U ، 1 ~ 28 إلى 1-1 ~ 28-1 من صف D.
