| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-DW-SFP-40KM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | / تي تي، ويسترن يونيون |
وصف المنتج

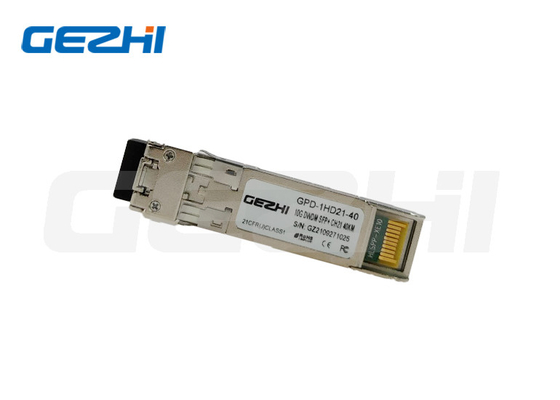

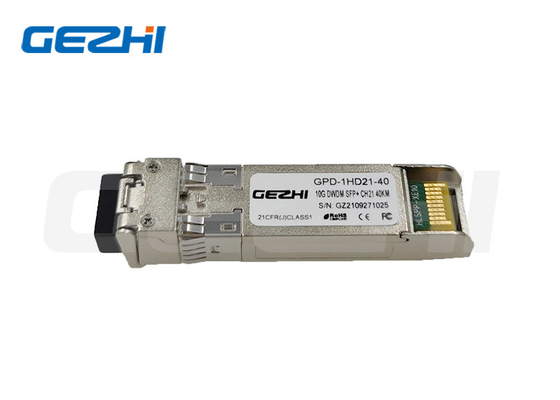

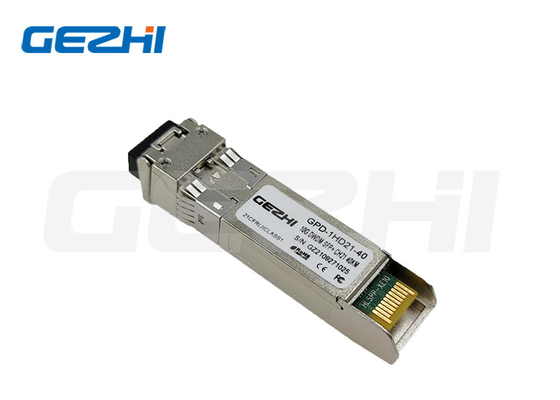

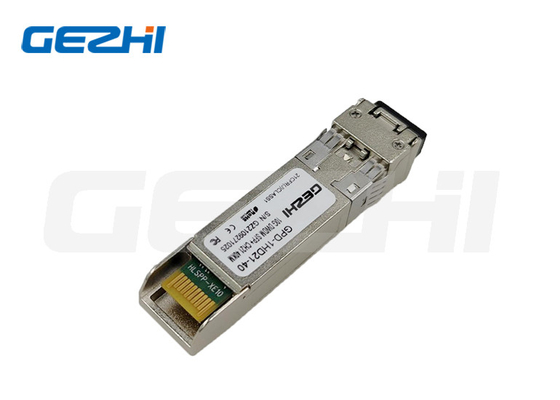

10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz شبكة الاتحاد الدولي للاتصالات
الوصف
تم تصميم Gezhi Photonics SFP + ER DWDM Transceiver لتطبيقات 10GBASE-ER / EW و 8.5G / 10G Fiber-Channel. يتكون المرسل من قسمين:قسم جهاز الإرسال يحتوي على ليزر EML باردويتكون قسم المستقبل من ثنائي ضوئي PIN متكامل مع TIA. جميع الوحدات تلبي متطلبات السلامة الليزر من الفئة الأولى.تتوفر وظائف التشخيص الرقمي عبر واجهة متسلسلة ذات سلكين، كما هو محدد في SFF-8472 ، والذي يسمح بالوصول في الوقت الحقيقي إلى معايير تشغيل الجهاز مثل درجة حرارة جهاز الاستقبال ، تيار تحيز الليزر ، الطاقة البصرية المنقولة ،الطاقة البصرية المتلقية وجهد إمدادات جهاز الاستقبال.
الخصائص
التطبيق
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج التغذية | Vcc | -صفر5 | 3.8 | V |
| درجة حرارة التخزين | Tst | -40 | 85 | oC |
| الرطوبة النسبية | رث | 0 | 85 | % |
ظروف التشغيل
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة |
| فولتاج التغذية | Vcc | 3.13 | 3.3 | 3.47 | V |
| تيار التوريد | إيكس | 360 | 450 | mA | |
| درجة حرارة الحجرة | Tca | - 5 | - | 70 | oC |
| تشتيت طاقة الوحدة | Pm | - | 1.2 | 1.5 | W |
ملاحظات:
[1] يتم تقاسم تيار الإمداد بين VCCTX و VCCRX.
[2] يتم تعريف التيار في حالة الهجوم على أنه مستوى تيار فوق متطلبات التيار في الحالة الثابتة
مواصفات جهاز الإرسال
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة |
| معدل البيانات | (مرا) | - | 10.3 | 11.3 | جيجابيتس |
| عائق التفاضل المدخل | حافة | - | 100 | - | Ω |
| إدخال بيانات التفاضل | VtxDIFF | 120 | - | 850 | mV |
| إرسال تشغيل الجهد | مرض جنسي | 2.0 | - | Vcc3 + 03 | V |
| إرسال تشغيل الجهد | (فين) | 0 | - | +0.8 | V |
| إيقاف إرسال وقت التأكيد | Vn | - | - | 100 | نحن |
مواصفات جهاز الاستقبال
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة |
| طول الموجة التشغيلية للدخول | λ | 1260 | - | 1620 | nm |
| متوسط قدرة الاستقبال | - | - | -واحد0 | dBm | |
| حساسية المستقبل في OMA | - | - | أربعة عشر1 | dBm | |
|
حساسية المستقبل تحت الضغط في OMA [1]
|
-113 | dBm | |||
| أقصى طاقة دخول | RX - الحمل الزائد | - | - | -1 | dBm |
| انعكاس | rrx | - | - | -27 | ديسيبل |
| فقدان الإشارة يؤكد | -25 | - | - | dBm | |
| الخسائر غير المعلنة | - | - | -16 | dBm | |
| التهاب النسيج | 0.5 | - | - | ديسيبل |
ملاحظات:
[1] يتم قياسها باستخدام إشارة اختبار الامتثال لـ BER = 1012قيم الحساسية تحت الضغط في الجدول هي لقياسات BER على مستوى النظام التي تشمل آثار دوائر CDR. يوصى بأن يكون 0 على الأقل.يتم تخصيص هامش إضافي 4 ديسيبل إذا تم إجراء قياسات على مستوى المكون
بدون آثار دوائر CDR.
البعد
الأسئلة الشائعة
س: هل تقدمون خدمة OEM؟
ج: نعم، يمكننا طباعة شعارك أو علامتك على المنتجات أو على الصندوق.
س: هل يمكنك توفير عينات مجانية؟
ج: بعض العينات منخفضة القيمة يمكن أن تكون مجانية بالنسبة لك، ولكن تحتاج إلى دفع تكلفة الشحن.
س: كيف يمكنك ضمان الجودة؟
ج: بناء على نظامنا المثالي لإدارة الجودة، جميع منتجاتنا تم اختبارها 100% قبل الشحن.
س: ما هو وقت التسليم ؟
ج: بشكل عام، عينة: 3-5 أيام عمل. الطلب الرسمي: 7-10 أيام عمل.
س: ما هي شروط الدفع الخاصة بك؟
ج: نحن نقبل T / T، ويسترن يونيون، باي بال، L / C
بالنسبة للعينات: 100٪ الدفع. الطلب الرسمي: 30٪ ~ 100٪ كودائع، ودفع الرصيد قبل الشحن.
|
|
