| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 40 جرام QSFP + LR4 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | / تي تي، ويسترن يونيون |

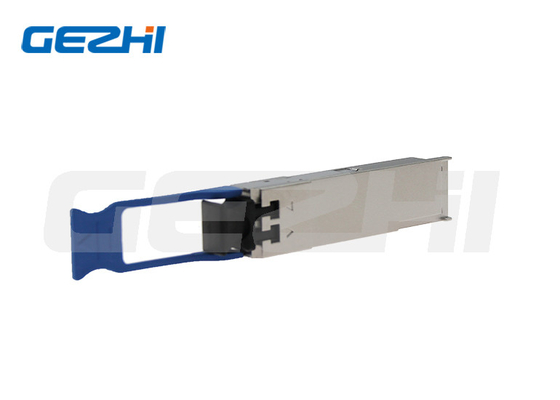

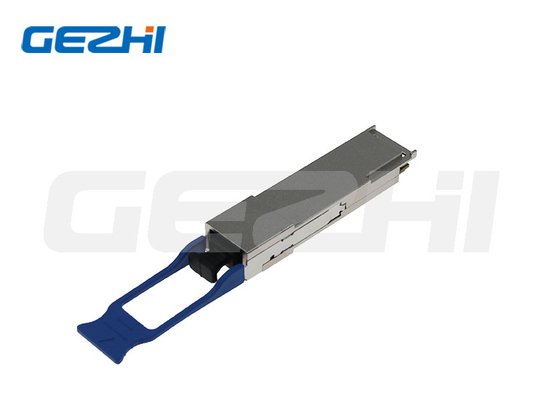

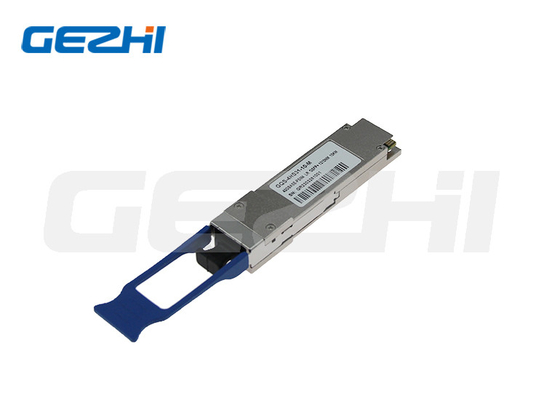

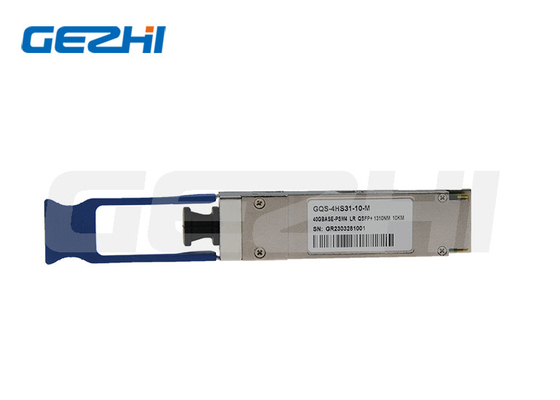

40G QSFP + LR4 1310nm 10km SMF Fiber Transceiver Module وحدة استقبال الألياف الصناعية
الوصف
هذا المنتج هو وحدة إرسال واستقبال مصممة لتطبيقات الاتصالات البصرية 2m-10km. التصميم متوافق مع 40GBASE-LR4 من معيار IEEE P802.3ba.تقوم الوحدة بتحويل 4 قنوات دخول (ch) من البيانات الكهربائية 10Gb/s إلى 4 إشارات CWDM بصرية، ويمزجها في قناة واحدة لنقل بصري 40Gb / s. على العكس ، على جانب المستقبل ، تقوم الوحدة بتفكيك مدخل 40Gb / s بصريًا في 4 إشارات قنوات CWDM ،ويحولها إلى بيانات إخراج كهربائية 4 قنوات.
أطوال الموجات المركزية لقنوات CWDM الأربعة هي 1271, 1291, 1311 و 1331 nm كأعضاء في شبكة طول الموجات CWDM المحددة في ITU-T G694.2يحتوي على رابط LC مزدوج للواجهة البصرية ومرفق 148 دبوس للواجهة الكهربائية.يجب تطبيق الألياف أحادية الوضع (SMF) في هذه الوحدة.
تم تصميم المنتج مع عامل الشكل، والاتصال البصري / الكهربائي
الخصائص
4 قنوات وحدة استقبال مزدوجة كاملة
وصلات بيانات تصل إلى 11.2Gbps لكل قناة
الحد الأقصى لطول الرابط 10 كم
4 خطوط CWDM تصميم MUX/DEMUX
وظائف تشخيص رقمية مدمجة
عامل شكل QSFP + القابل للشحن الساخن
مصدر طاقة 3 فولت واحد
درجة حرارة التشغيل: 0°C إلى 70°C
متوافق مع RoHS 6 ((خالية من الرصاص)
شاشة تشخيص رقمية ((DDM))
استهلاك الطاقة < 2 واط
التطبيق
المفتاح والموجه و HBAs
4CH SDR و DDR و QDR
اتصالات الاتصالات 40G من جانب العميل
الخصائص البصرية للجهاز
| المعلم | الرمز | دقيقة. | نموذجي | ماكس | الوحدة | الملاحظات | |||||||
| تعيين طول الموجة | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| جهاز إرسال | |||||||||||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | ||||||||
| الطاقة الإجمالية المتوسطة للإطلاق | (ب)T | - | - | 8.3 | dBm | ||||||||
| متوسط قوة الإطلاق لكل مسار | -7 | - | 2.3 | dBm | |||||||||
| نطاق تعديل البصري لكل مسار | (أو إم إيه) | - 4 | - | +3.5 | dBm | ||||||||
| الفرق في قوة الإطلاق بين أي مسارين (OMA) | - | - | 6.5 | ديسيبل | |||||||||
| قوة الإطلاق في OMA ناقصة العقوبة على جهاز الإرسال والانتشار (TDP) ، لكل مسار | -أربعة8 | - | dBm | ||||||||||
| TDP، كل ممر | TDP | 2.3 | ديسيبل | ||||||||||
| نسبة الانقراض | الطوارئ | 3.5 | - | - | ديسيبل | ||||||||
| الضوضاء النسبية | Rفي | - | - | -128 | dB/Hz | انعكاس 12dB | |||||||
| تحمل خسارة العودة البصرية | - | - | 20 | ديسيبل | |||||||||
| انعكاس جهاز الإرسال | RT | -12 | ديسيبل | ||||||||||
| تعريف قناع العين الناقل {X1, X2, X3, Y1, Y2, Y3} | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| متوسط طاقة الإطلاق من جهاز الإرسال، لكل مسار | (ب)إيقاف | -30 | dBm | ||||||||||
| المستقبل | |||||||||||||
| عتبة الضرر | الـ THد | 3.3 | dBm | 1 | |||||||||
| متوسط الطاقة عند مدخل جهاز الاستقبال، لكل مسار | -ثلاثون7 | 2.3 | dBm | ||||||||||
| انعكاس المستقبل | RR | - | - | -26 | ديسيبل | ||||||||
| طاقة المستقبل (OMA) ، لكل ممر | - | - | 3.5 | dBm | |||||||||
| حساسية المستقبل تحت الضغط في OMA ، لكل ممر | - | - | - تسعة.9 | dBm | |||||||||
| حساسية جهاز الاستقبال، كل مسار | SR | - | - | -115 | dBm | ||||||||
| الفرق في طاقة الاستقبال بين أي شريطين (OMA) | 7.5 | ديسيبل | |||||||||||
| تلقي الكهربائية 3 ديسيبل أعلى التردد قطع، كل ممر | 12.3 | غيغاهرتز | |||||||||||
| ظروف اختبار حساسية مستقبل الضغط2 | |||||||||||||
| عقوبة إغلاق العين الرأسي لكل ممر | 1.6 | ديسيبل |
|
||||||||||
| ضغط العين، كل مسار | 0.3 | صناعة الصناعة | |||||||||||
|
|
