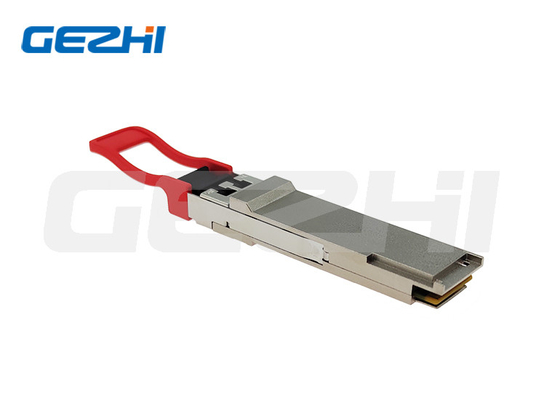

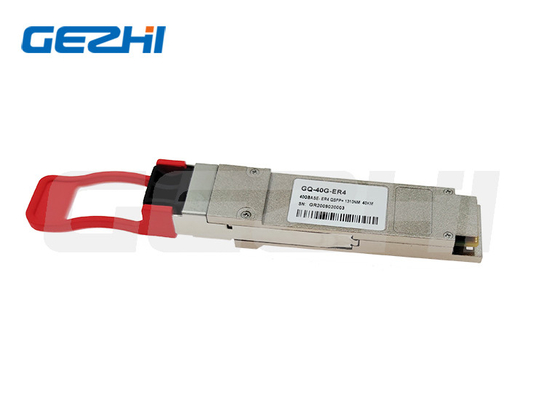

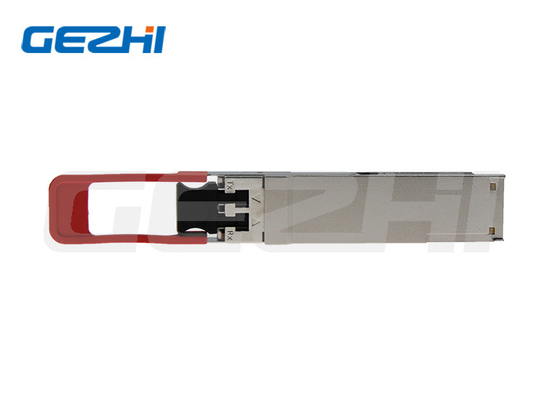

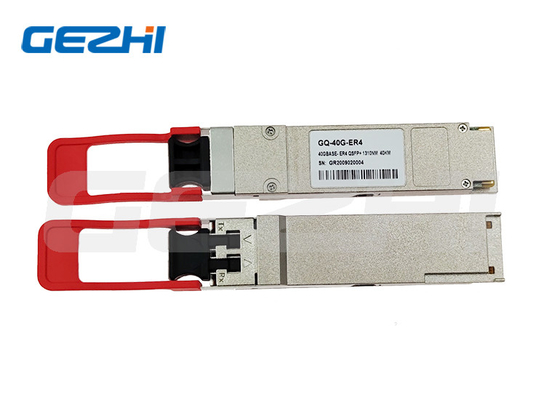

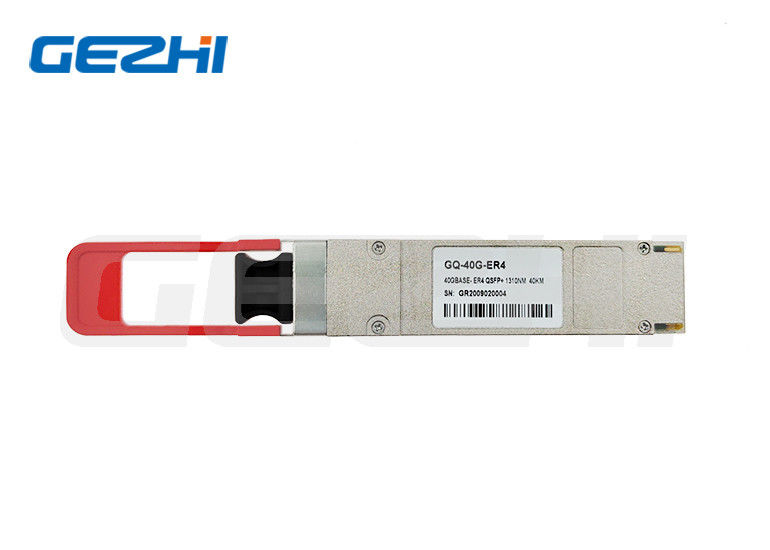

QSFP-40G-ER4 متوافق 40G QSFP+ جهاز استقبال 1310NM 40KM DOM مزدوج LC

وصف المنتج

تم تصميم Gezhi QSFP+-40G-ER4 لربط مركز البيانات والشركات على نطاق واسع. توفر وحدة QSFP+ هذه سرعة عالية، وتأخير منخفض،والاتصال البصري الموثوق به لتوزيع الخدمة داخل منطقة واسعة والاتصال السلس.

هذه الوحدة QSFP + تعادل Cisco QSFP-40G-ER4 ، مع تفاعل ممتاز على محولات سلسلة Cisco Catalyst 9600.

وهو متوافق تمامًا مع اتفاقية MSA الصناعية لـ 40GBASE-ER4 ، باستخدام تكنولوجيا WDM لربط أربع موجات CWDM فردية 10Gbps في مسار بصري واحد 40Gbps 1310NM. This QSFP+ module is made up of four CWDM DFB TOSA and APD ROSA for enough link budget to 40KM transmission over single mode fiber with LC duplex connectors and an QSFP+ Interface for port contact with switchesمع وظيفة DOM / DDM المدمجة ، يمكن لصيانة الشبكة مراقبة حالات عملها مثل درجة حرارة التشغيل ، والجهد ، والتيار التحيز ، والطاقة RX ،طاقة TX لتشخيص الشبكة وتعديلها.

الخصائص

عامل شكل QSFP + القابل للشحن الساخن
4 قنوات وحدة استقبال مزدوجة كاملة
ليزر CWDM DFB غير مبرد 4x و APD ROSA
واجهة كهربائية XLPPI
تتوافق مع QSFP MSA و IEEE 802.3bm 40GBASE-ER4 و OTN OTU3
سرعة البيانات تصل إلى 44Cbps
الوصول إلى 40 كم على SMF
18ميزانية خسارة إدراج الرابط.5dB
استهلاك الطاقة < 3.5 واط
حاويات LC مزدوجة
نطاق درجة حرارة غرفة التشغيل من 0°C إلى 70°C
مصدر طاقة واحد 3.3 فولت
متوافقة مع RoHS (خالية من الرصاص)

البروتوكول

وصلات إثنر 40GBASE-ER4
- OTN OTU3/OTU3el/OTU3e2

المعلمات

40Gbps QFP + LR4، ER4 تطبيق وحدة الإرسال الضوئي

الحل 1

تطبيق جهاز QSFP + 40Gbps في اتصال Ethernet Switch بواسطة LC duplex fiber patchcord مع كابلات الاتصال المباشر.

الحل 2

تطبيق جهاز QSFP + 40Gbps في اتصال Ethernet Switch بواسطة LC duplex fiber patchcord ، MPO إلى LC / UPC connector ODF و 8core MPO إلى MPO patchcord مع اتصالات الكابلات المنظمة.

الحل 3

تطبيق جهاز QSFP + 40Gbps في اتصال Ethernet Switch بواسطة LC duplex fiber patchcord و MPO إلى LC / UPC connector ODFمع اتصالات الكابلات المنظمة.
