| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 100G QSFP28 ZR 1310 نانومتر 80 كم |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | / تي تي، ويسترن يونيون |

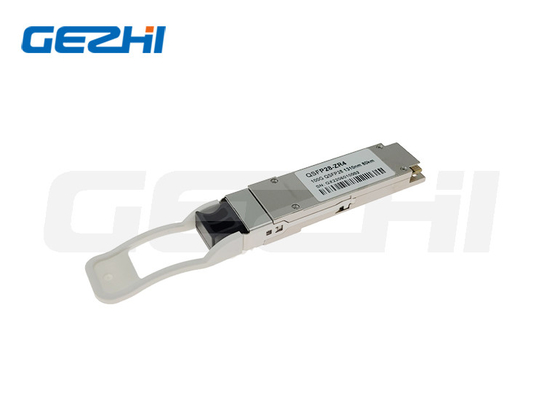

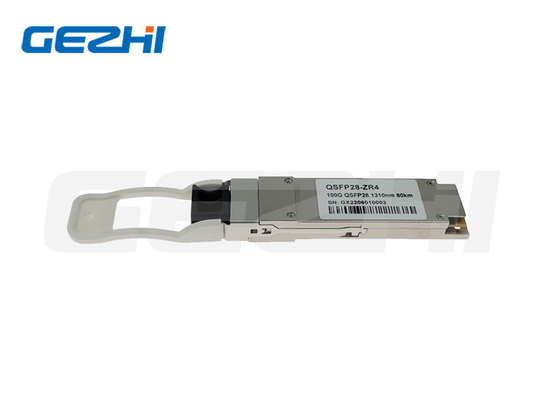

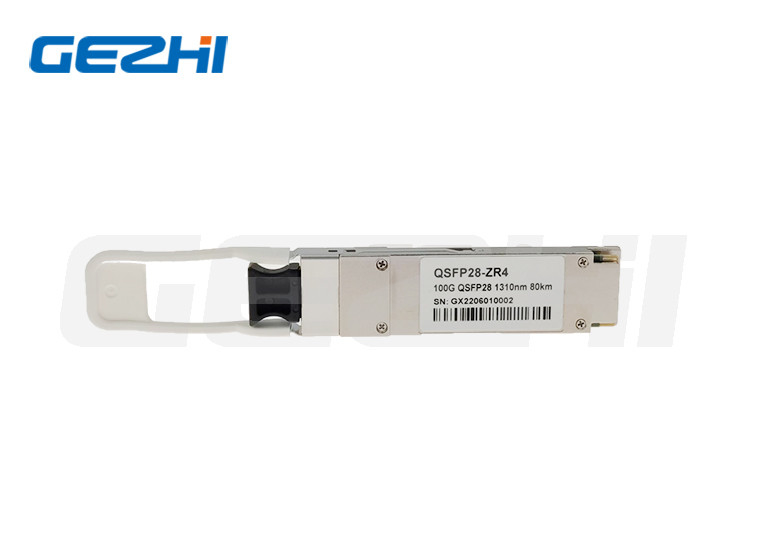

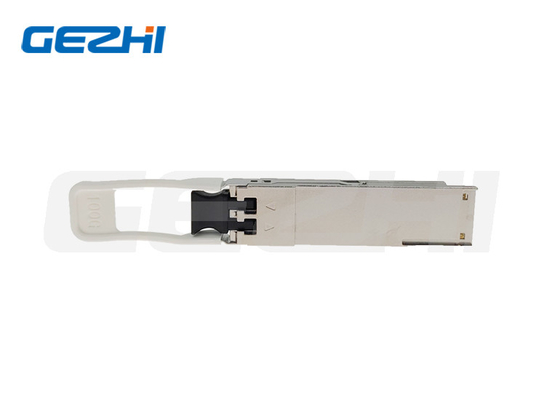

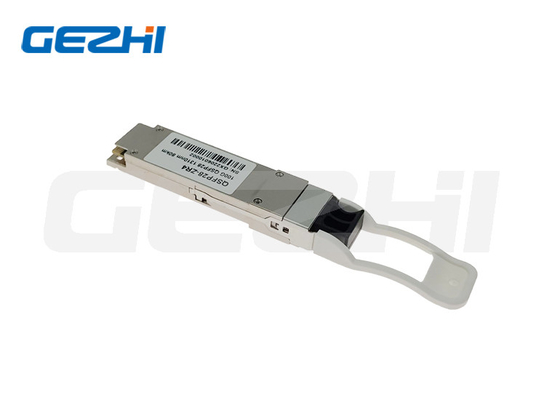

100G متوافقة عالية QSFP28 ZR 1310nm 80Km وحدة جهاز الاستقبال البصري
الوصف
تم تصميم Gezhi Photonics 100G QSFP28 ZR4 لتطبيقات الاتصالات البصرية 80km. تحتوي هذه الوحدة على جهاز إرسال بصري بـ 4 مسارات،جهاز استقبال بصري ذو أربع مسارات ووحدة إدارة الوحدة بما في ذلك واجهة سلسلة من سلكينالإشارات البصرية متعددة إلى ألياف أحادية الوضع من خلال رابط LC قياسي في الصناعة.
الخصائص
التطبيقات
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| تشغيل الكهرباء | Vcc | -صفر3 | 3.6 | V | |
| نطاق درجة حرارة التخزين | (تس) | -40 | 85 | °C | |
| الرطوبة النسبية | RH | 15 | 85 | % | |
| عتبة الضرر، لكل ممر | الـ THd | 6.5 | dBm |
ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| نطاق درجة حرارة تشغيل الحالة | Tc | 0 | - | 70 | °C |
| تشغيل الكهرباء | Vسي سي | 3.14 | 3.3 | 3.47 | V |
| فاصل الرابط مع G.652 | (ب) | - | - | 80 | كم |
| معدل البيانات | BR | - | 25.78125 | - | جيجابيتس |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | ملاحظة |
| تبديد الطاقة | 6.5 | W | ||||
| تيار التوريد | إيكس | 1.8759 | أ | الحالة الثابتة | ||
| جهاز إرسال | ||||||
| معدل البيانات لكل ممر | 25.78125 | جيجابيتس | ||||
| الجهد التفاضلي pk-pk | Vpp | 900 | mV | عند 1 ميگاهرتز | ||
| الجهد في الوضع الشائع | Vcm | -350 | 2850 | mV | ||
| وقت الانتقال | الترايس/Tfall | 10 | ps | 20٪ إلى 80٪ | ||
| عدم التطابق بين التوقف التفاضلي والمقاومة | 10 | % | ||||
| عرض العين | EW15 | 0.46 | صناعة الصناعة | |||
| ارتفاع العين | EH15 | 95 | mV | |||
| المستقبل | ||||||
| معدل البيانات لكل ممر | 25.78125 | جيجابيتس | ||||
| عدم التطابق بين التوقف التفاضلي والمقاومة | 10 | % | عند 1 ميگاهرتز | |||
| التأرجح التفاضلي لجهد الخروج | (فوت) | 900 | mV | |||
| ضوضاء الوضع الشائع، RMS | Vrms | 17.5 | mV | |||
| وقت الانتقال | الترايس/Tfall | 12 | ps | 20٪ إلى 80٪ | ||
| عرض العين | EW15 | 0.57 | صناعة الصناعة | |||
| ارتفاع العين | EH15 | 228 | mV | |||
الخصائص البصرية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة | الملاحظات |
| خصائص جهاز الإرسال | ||||||
| معدل الإشارة لكل ممر | 25.78125 | GBd | 1 | |||
| طول الموجات في وسط المسار ((المدى) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل | |
| إجمالي متوسط قوة الإطلاق | PTOTAL | 8.0 | 12.5 | dBm | ||
| متوسط قوة الإطلاق لكل مسار | (بوت) | 2.0 | 6.5 | dBm | ||
|
الفرق في قوة الإطلاق بين أي مسارين ((متوسط و OMA) |
- | 3 | dBm | |||
| متوسط قوة الإطلاق من جهاز إرسال منغلق، لكل مسار | (بوف) | - | - | -30 | dBm | |
| نسبة الانقراض | الطوارئ | 6 | - | - | ديسيبل | |
| رين أوما | 130 | dB/Hz | ||||
| تحمل خسائر العودة البصرية | 20 | ديسيبل | ||||
| إرسال التفكير | RFL | - | - | -12 | ديسيبل | |
| هامش القناع | 5 | * | * | % | ||
|
تعريف قناع العين {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| خصائص المستقبل | ||||||
| معدل الإشارة لكل ممر | 25.78125 | GBd | ||||
| طول الموجات في وسط المسار ((المدى) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| متوسط قوة جهاز الاستقبال لكل مسار | الـ THd | -28 | -7 | dBm | 1 | |
| طاقة المستقبل، لكل ممر ((OMA)) | -7 | dBm | ||||
| انعكاس المستقبل | سينوما1 | -26 | ديسيبل | 1 | ||
| حساسية جهاز الاستقبال المتوسط لكل مسار | سينوما2 | -28 | dBm | 2 | ||
|
جهاز الاستقبال 3 ديسيبل الحد الأقصى الكهربائي التردد، لكل ممر |
(لوسا) | 31 | غيغاهرتز | |||
| عتبة الضرر لكل ممر | الخسارة | 6.5 | dBm | |||
| أسعار الدفع | الخسارة | -40 | dBm | |||
| لوس ديسرت | -29 | dBm | ||||
| التهاب النسيج | 0.5 | ديسيبل | ||||
|
|
