| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GEZHI-DWDM OADM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

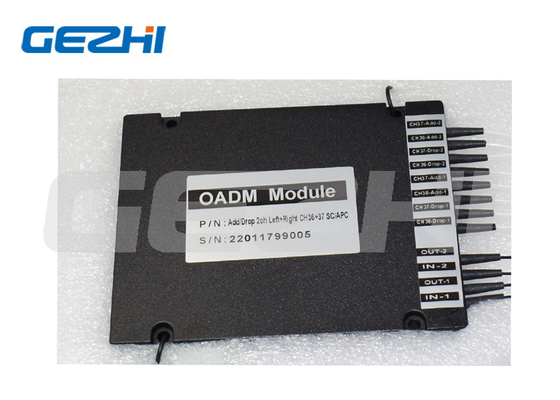

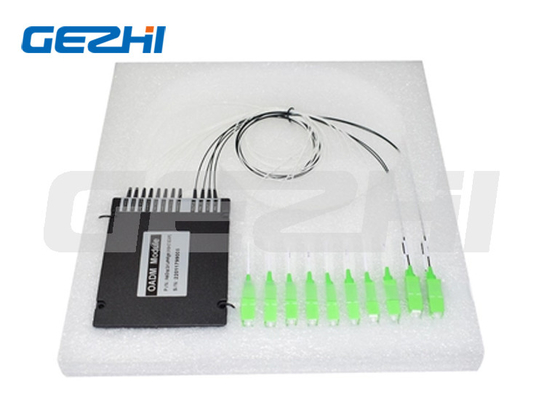

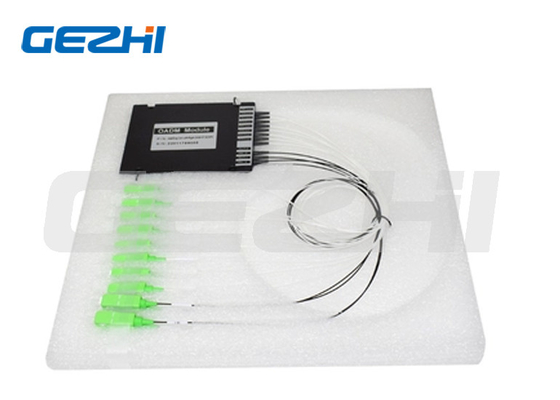

وحدة الألياف الضوئية المزدوجة DWDM OADM مع واجهة SC / APC
وصف المنتجات
معدد إرسال / إسقاط DWDM البصري (OADM) هو جهاز بصري سلبي يستخدم في شبكات WDM لإضافة وإسقاط قنوات DWDM واحدة / متعددة 100 جيجاهرتز في النطاق C إلى ألياف واحدة أو ألياف ، مع السماح لبقية الأطوال الموجية بتجاوز الوجهة المطلوبة.يمكن أن يؤدي استخدام تقنية DWDM إلى إضافة قدرة WDM فعالة إلى شبكاتهم الحالية والجديدة ، وتوسيع مسافة نقل الإشارات الضوئية.
تتوفر وحدات DWDM OADM في تكوينات أحادية الجانب (شرقًا أو غربًا) ومزدوجة الجوانب (شرقًا وغربًا).من خلال مطابقة وحدات MUX / DeMUX الموضوعة في نهاية كل رابط بصري ، يمكن دمج قنوات بيانات متعددة ونقلها عبر جذع ليفي أحادي الوضع.يمكن لوحدات OADM السلبية إضافة أو إسقاط ما يصل إلى 4 قنوات بيانات في أي نقطة على طول الجذع.
سمات
انخفاض فقدان الإدراج
تداخل منخفض
استقرار وموثوقية عالية
خالية من الايبوكسي على المسار البصري
التطبيقات
مراقبة الخط
شبكة DWDM
اتصالات
شكلي OADM
أداء
| معامل | وحدة | 1CH | 2CH | 4CH | 8CH | |||||
| يضيف | يسقط | يضيف | يسقط | يضيف | يسقط | يضيف | يسقط | |||
| الطول الموجي للقناة | نانومتر | شبكة الاتحاد | ||||||||
| قناة التباعد | جيجاهرتز | 100 أو 200 | ||||||||
| قناة Passband (@ -0.5dB النطاق الترددي) | نانومتر | > 0.3 | ||||||||
| فقدان الإدراج | ديسيبل | <0.9 | <1.2 | <1.5 | <2.8 | |||||
| خدمة خاصة | / | شاشة أو 1310 نانومتر متاح | ||||||||
| قناة الريبل | ديسيبل | 0.5 | ||||||||
| عزل | مجاور | ديسيبل | > 30 | > 30 | > 30 | > 30 | > 30 | > 30 | > 30 | > 30 |
| غير متجاورة | ديسيبل | > 40 | > 40 | > 40 | > 40 | > 40 | > 40 | > 40 | > 40 | |
| الخمول فقدان حساسية درجة الحرارة | ديسيبل / ℃ | <0.005 | ||||||||
| تحويل درجة حرارة الطول الموجي | نانومتر / ℃ | <0.002 | ||||||||
| الخسارة المعتمدة على الاستقطاب | ديسيبل | <0.1 | ||||||||
| تشتت وضع الاستقطاب | ديسيبل | <0.1 | ||||||||
| الاتجاهية | ديسيبل | > 50 | ||||||||
| تعويض الخساره | ديسيبل | > 45 | ||||||||
| أقصى قدر من معالجة الطاقة | ميغاواط | 300 | ||||||||
| فتح درجة الحرارة | ℃ | -5 ~ + 75 | ||||||||
| درجة حرارة التخزين | ℃ | -40 ~ 85 | ||||||||
| أبعاد الحزمة | مم | L80xW60xH12أو L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
ملاحظة: 1.المواصفات المخصصة متاحة.
محدد بدون موصل ، إذا كان مع موصل ، سيزيد IL بمقدار 0.2 ديسيبل.
معلومات الطلبية
| DWDM | عدد القنوات | إعدادات | نوع الوحدة | نوع الكابل | طول الألياف | الموصل |
|
OADM 1 = 100 جرام 2 = 200 جرام |
01 = 1 قناة 02 = 2 قناة 03 = 3 قنوات 04 = 4 قنوات ...... 16 = 16 قناة 17 = 17 قناة 18 = 18 قناة |
SS = ألياف مفردة غربًا أو شرقًا SD = الألياف الفردية الغربية والشرقية DS = مزدوج الألياف الغربية أو الشرقية DD = الألياف المزدوجة الغربية والشرقية |
A1 = صندوق ABS 100x80x10mm A2 = صندوق ABS 120x80x18 مللي متر A3 = صندوق ABS 140x115x15 مللي متر L1 = LGX 129 * 29 * 130 ملم L2 = إدراج LGX في حامل ذو فتحتين L4 = إدراج LGX في حامل 4 فتحات R1 = 19 "1 U رف R2 = 2 فتحة 19 ″ 1U رف R4 = 4 فتحة 19 ″ 1U رف S = تحديد |
09 = 900um أنبوب فضفاض 20 = 2.0 مم 30 = 3.0 مم |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م S = تحديد |
00 = لا شيء LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC S = تحديد |
فيديو
|
|
