| المرفق |
قناة الألياف |
|
|

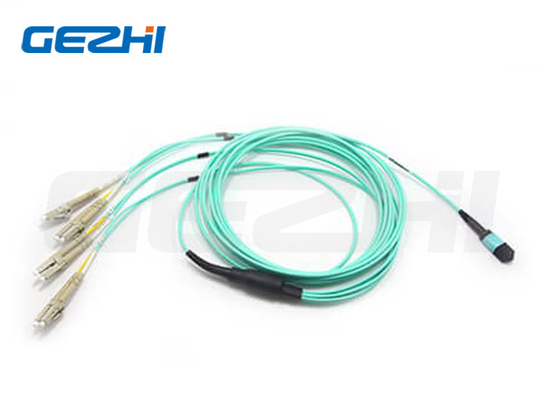

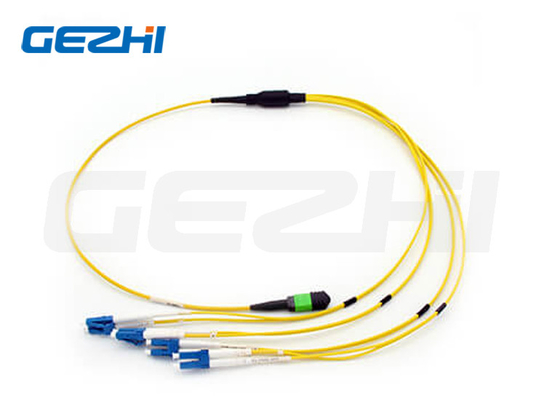

| أجهزة توصيل MPO الإناث |
8 الألياف |
| الملاحظة: يجب أن يكون الاتصال الإناثي مع نوع الاتصال الذكور. |
| المرفق |
الإشارة |
تفاصيل السكن |
| وضع MPO واحد |
IEC 61754-7 |
SM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MPO الخسارة المنخفضة للغاية)
|
| MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: الاتصالات البيج + الحذاء الأسود (MPO الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + حذاء أسود (MPO القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MPO الخسارة القياسية)
|
· تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة
· الكابلات المهيكلة حسب TIA-568-C
· متوافقة مع قناة الألياف العاشرة جي
· 40G و 100G IEEE 802.3
مصابيح أخرى معيار صناعي:
SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973.
LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973.
FC: EIA /TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326 ، IEC61754-13 و JIS C5973
ST: TIA/EIA ، FOCIS2 ، GR-326 ، IEC61754-2 و JIS C5973 وغيرها.
E2000: IEC61754-15
متاحة
G657A1 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
G657A2/B2 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
G657B3 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM1 62.5/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM2 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM3 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM4 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
OM5 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
مؤشر MPO للتداخلات الثلاثية الأبعاد في الوجه النهائي
| البند (IEC-61300-3-30) |
الحد الأدنى |
أقصى |
| نصف قطر الانحناء (ملم) |
ROC-X ((ABS) |
2000 |
|
| ROC-Y ((ABS) |
50ملم |
|
| الزاوية |
زاوية X |
-0.2 درجة |
-0.2 درجة |
| الزاوية Y |
الـ APC |
7.85 درجة |
8.15 درجة |
| البنك المركزي |
-0.2 درجة |
-0.2 درجة |
| ارتفاع الألياف (nm) |
1000nm |
3500nm |
| أقصى درجة. كل الألياف: |
-300nm |
300nm |
| (د.أدج): |
-300nm |
300nm |
| (د.ه.فايبر): |
-300nm |
300nm |
| القاع: |
(SM) |
لا |
لا |
| م م م |
-200nm |
300nm |
مؤشر التداخل الثلاثي الأبعاد في الهندسة النهائية لـ LC
| البنود |
المرفق |
PC وجه النهاية |
APC وجه النهاية |
| نصف قطر الانحناء |
SC/FC/ST |
10 ~ 25 ملم |
5~12 ملم |
| LC/MU |
7 ~ 25 ملم |
5 ~ 15 ملم |
| التراجع القصوى |
≤50 أم |
| الارتفاع الكروي للألياف |
+/- 100 نون |
| التراجع الزاوي |
------ |
8°± 0.5° |
LC جودة الوجه النهائي (SM)
| المنطقة |
النطاق (μm) |
الخدوش |
العيوب |
الإشارة |
| ج: النواة |
0 إلى 25 |
لا شيء |
لا شيء |
IEC 61300-3-35:2015 |
| ب: الغطاء |
25 إلى 115 |
لا شيء |
لا شيء |
| ج: الملصق |
115 إلى 135 |
لا شيء |
لا شيء |
| د: الاتصال |
135 إلى 250 |
لا شيء |
لا شيء |
| E: بقية الحديد |
لا شيء |
لا شيء |
LC جودة الوجه النهائي (MM)
| المنطقة |
النطاق (μm) |
الخدوش |
العيوب |
الإشارة |
| ج: النواة |
0 إلى 65 |
لا شيء |
لا شيء |
IEC 61300-3-35:2015 |
| ب: الغطاء |
65 إلى 115 |
لا شيء |
لا شيء |
| ج: الملصق |
115 إلى 135 |
لا شيء |
لا شيء |
| د: الاتصال |
135 إلى 250 |
لا شيء |
لا شيء |
| E: بقية الحديد |
لا شيء |
لا شيء
|
رسم الكابلات
