تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | 1x32 Mems مفتاح بصري | ميناء: | 1 × 32 |
---|---|---|---|
الطول الموجي: | C- الفرقة أو حسب الطلب | وقت التبديل: | 30 مللي ثانية |
ضمان: | 3 سنوات | التطبيق: | شبكة بصرية |
تسليط الضوء: | وحدة التبديل الضوئية من الألياف الضوئية,وحدة التبديل 1x32 Mems,وحدة تبديل الشبكة الضوئية Mems |

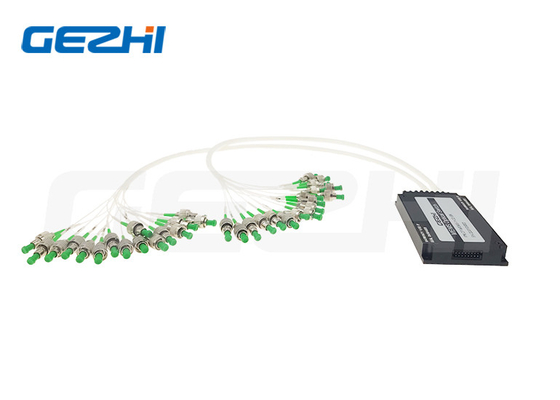

نظرة عامة على المنتج للمفتاح البصري 1x32 Mems
الموثوقية العالية Stability1x32 الألياف الضوئية وحدة التبديل الضوئية للشبكة الضوئية

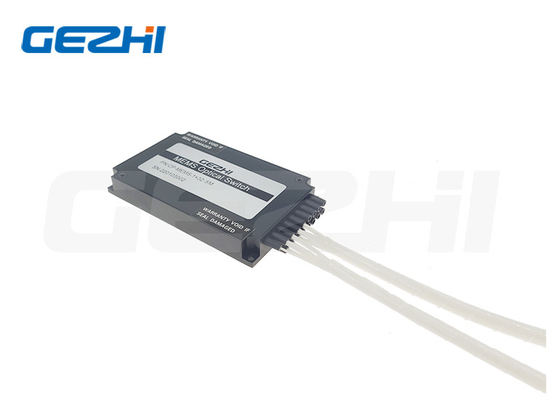

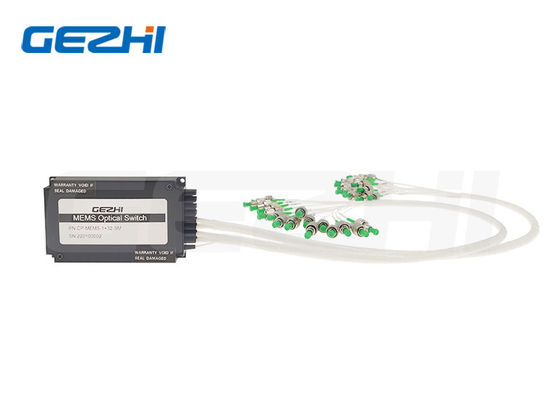

1x32 MEMS وحدة المفاتيح الضوئية
1X32 MEMS swtch هو مفتاح ميكانيكي بصري سريع للغاية يعمل على كل من نوافذ الطول الموجي للاتصالات من 1240 نانومتر إلى 1640 نانومتر.تعتمد آلية التحويل الموثوقة للغاية على المرايا الميكانيكية الدقيقة وتتميز بوقت تبديل أقل من 1 مللي ثانية وفقدان إدخال يبلغ 1.5 ديسيبل فقط.الحزمة المصغرة تتحمل البيئة الوعرة وهي مناسبة تمامًا للتركيب المباشر على لوحات الدوائر المطبوعة.
ميزات التبديل البصري 1x32 Mems
سمات:
تداخل منخفض
انخفاض خسارة الإدراج
ثبات عالي ، موثوقية عالية
نطاق الطول الموجي الواسع
التطبيقات:
نظام اختبار الشبكة
شبكة بصرية
الحماية / الترميم
التوجيه البصري Singnal
حماية المرسل والمستقبل
مواصفات التبديل البصري 1x32 Mems
حدود | وحدة | MFSW-1 × N (N≤16) | |
الطول الموجي التشغيلي | نانومتر | 1260 ~ 1650 لـ SM ، 850/1310 لـ MM | |
فقدان الإدراج | ديسيبل | رقم 8 | ≤1.0 |
8 <N≤16 | ≤1.2 | ||
16 <N≤32 | ≤1.5 | ||
32 <N≤64 | ≤1.7 | ||
64 <N≤144 | ≤2.2 | ||
144 <N≤256 | ≤2.4 | ||
المكتبة الرقمية العالمية | ديسيبل | ≤ 0.3 | |
TDL | ديسيبل | ≤ 0.3 | |
PDL | ديسيبل | ≤ 0.15 | |
تعويض الخساره | ديسيبل | SM ≥ 45 ، MM ≥ 30 | |
الحديث المتبادل | ديسيبل | SM ≥ 45 ، MM ≥ 30 | |
التكرار | ديسيبل | ≤ ± 0.02 | |
تبديل الوقت | آنسة | ≤ 8 | |
متانة | مرات | ١٠ مليارات ين | |
وضع التبديل | عدم الإغلاق | ||
مزود الطاقة | الخامس | تيار مستمر 5 فولت ± 10٪ | |
التشغيل الحالي | مللي أمبير | رقم 16 | ≤50 |
16 <N≤64 | ≤ 250 | ||
64 <N≤144 | ≤350 | ||
144 <N≤256≤500 | ≤500 | ||
قوة بصرية | ميغاواط | 500 ينًا يابانيًا | |
درجة حرارة التشغيل | درجة مئوية | -20 ~ +85 | |
درجة حرارة التخزين | درجة مئوية | -40 ~ +85 | |
رطوبة العملية | ٪ | 5 ~ 95 | |
أبعاد الحزمة | مم | P1: 31 × 24 × 11 | N≤64 ، ألياف عارية |
P2: 60 × 24 × 11 | N≤16 ، أنبوب فضفاض 0.9 مم | ||
P3: 90 × 55 × 12 | 16 <N≤64 ، أنبوب فضفاض 0.9 مم | ||
P4: 100 × 100 × 12 | 64 <N≤144 ، أنبوب فضفاض 0.9 مم | ||
P5: 110 × 141 × 12 | 144 <N≤256 ، أنبوب فضفاض 0.9 مم |
معلومات Odering للمفتاح البصري 1x32 Mems
يكتب | قناة | الطول الموجي | نوع الألياف | قطر الألياف | طول الألياف | موصل |
GZ- ممس |
01 = 1 × 1 02 = 1 × 2 ..... 16 = 1 × 16 ...... |
85 = 850 نانومتر 13 = 1310 نانومتر 14 = 1490 نانومتر 15 = 1550 نانومتر 1625 = 1625 نانومتر 1650 = 1650 نانومتر 13/15 = 1310/1550 نانومتر |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
00 = لا شيء LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC MP = MPO X = حسب الطلب |
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك من التبديل البصري 1x32 Mems؟
