4 قنوات CWDM Mux Demux Photonics Duplex CWDM OADM لحركة المرور الشرقية والغربية

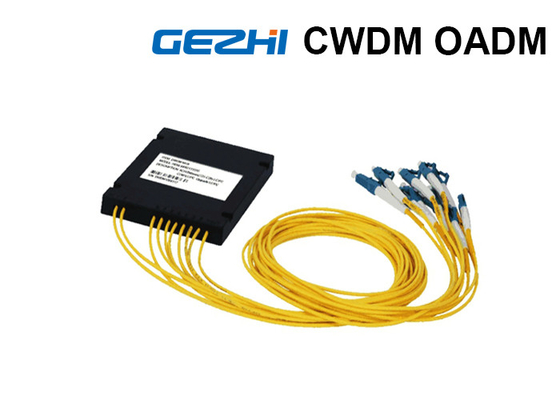

GEZHI Photonics Duplex CWDM OADM لحركة المرور بين الشرق والغرب

تضيف وحدات Duplex CWDM / AD أطوال موجية محددة (تعدد الإرسال) وإسقاط (demultiplex) على ارتباط مزدوج الألياف مزدوج الألياف CWDM MUX & DEMUX لحركة المرور في الشرق والغرب.

وحدات GEZHI PHOTONICS CWDM OADM (CWDM / AD) عبارة عن معددات إرسال وإسقاط بصري (OADM).يشير "الإضافة" و "الإفلات" هنا إلى قدرة الجهاز على إضافة قناة واحدة أو أكثر من قنوات الطول الموجي الجديدة إلى إشارة WDM متعددة الأطوال الموجية الحالية ، وإسقاط (إزالة) قناة واحدة أو أكثر ، وتمرير هذه الإشارات إلى مسار شبكة آخر .

CWDM / AD عبارة عن مُضاعِف إرسال / إسقاط بصري سلبي مصمم لتطبيقات تكوينات من نقطة إلى نقطة أو حلقة أو ناقل يوفر الحل المثالي لزيادة طلب النطاق الترددي على شبكات الوصول إلى المؤسسات والمترو ويوفر توفيرًا كبيرًا في التكلفة للشبكة مصنعي المعدات ، مما يمكنهم من تطوير أنظمة الوصول إلى المترو منخفضة التكلفة ، وأسهل في التزويد ، وأبسط في التشغيل.

يتم ربط القنوات المضافة / المسقطة بأي من أجهزة الإرسال والاستقبال GEZHI PHOTONICS CWDM على جانب المعدات ، ونوفر أيضًا تكوينات منافذ اختيارية مثل: منفذ Express ، ومنفذ مراقب ، ومنفذ نطاق مرور 1310 نانومتر ، ومنفذ 1550 نانومتر لمضاعفات الإرسال هذه وفقًا لاختيار العميل.

تفاصيل اللوحة الأمامية



منفذ مشترك:

• مدخلات ومخرجات صندوق الأمتعة في حركة المرور الغربية والشرقية.
• تتوفر موصلات LC و SC و ST و FC.

ب منفذ إضافة / إسقاط في الغرب:

• إضافة وإسقاط في الغرب.
• تتوفر موصلات LC و SC و ST و FC.
• متوافق مع معيار ITU-T G.657A1 CWDM من 1270 نانومتر إلى 1610 نانومتر ، مع زيادة 20 نانومتر

C منفذ إضافة / إسقاط في الشرق:

• إضافة وإسقاط في الشرق.
• تتوفر موصلات LC و SC و ST و FC.
• متوافق مع معيار ITU-T G.657A1 CWDM من 1270 نانومتر إلى 1610 نانومتر ، مع زيادة 20 نانومتر

ملحوظة:
يعتمد التخطيط الفعلي على نوع الموصل المختار بالإضافة إلى عوامل أخرى.ومع ذلك ، يظل المخطط الرئيسي كما هو ، ونحن نقدم أيضًا تكوينات منفذ اختيارية مثل: منفذ Express ، ومنفذ مراقب ، ومنفذ نطاق مرور 1310 نانومتر ومنفذ 1550 نانومتر لمضاعفات الإرسال هذه وفقًا لاختيار العميل ، عند الاستخدام مع 1310 نانومتر القديمة SDH / SONET ، CWDM الأطوال الموجية 1270 ، 1290 لا ينبغي استخدام 1310 و 1330 و 1350 نانومتر.عند استخدام الأطوال الموجية SDN / SONET و CWDM القديمة 1550 نانومتر ، يجب عدم استخدام 1510 و 1530 و 1550 و 1570 و 1590 نانومتر.
