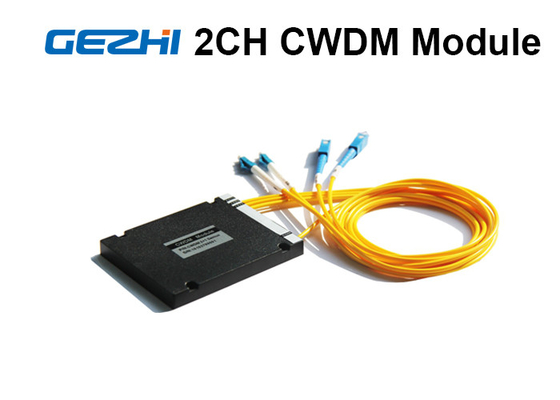

2 قنوات شبكة الوصول CWDM مسك الغزال Demux ABS Pigtailed الوحدة النمطية

2 قنوات شبكة الوصول CWDM مسك الغزال Demux ABS Pigtailed الوحدة النمطية
2 قنوات شبكة الوصول CWDM مسك الغزال Demux ABS Pigtailed الوحدة النمطية

صورة كبيرة :  2 قنوات شبكة الوصول CWDM مسك الغزال Demux ABS Pigtailed الوحدة النمطية

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: GEZHI or OEM
إصدار الشهادات: CE/FCC/RoHS/TUV/UL
رقم الموديل: وحدة GZ-2CH CWDM
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: Get Latest Price
تفاصيل التغليف: 1 قطعة في رغوة مع صندوق ورقي
وقت التسليم: 2 ~ 7 أيام عمل
القدرة على العرض: 80000 قناة شهريا
مفصلة وصف المنتج
اسم المنتج: CWDM الفاصل رقم القناة: 2 قنوات
الطول الموجي: 1270 ~ 1610nm متاح موصل: LC / SC / FC / ST (كمبيوتر شخصي أو APC)
نوع الألياف: سيمبلكس طول الألياف: شبكة أكيس
تسليط الضوء:

2 قنوات CWDM Mux Demux

,

وحدة ABS CWDM Mux Demux

,

وحدة Acess Network CWDM

2 قنوات شبكة الوصول CWDM مسك الغزال Demux ABS Pigtailed الوحدة النمطية



GEZHI Photonics CWDM (تعدد الإرسال بتقسيم الموجات الخشنة) MUX / DEMUX (معدد / ديمولتيبليكسير) هو حل مرن ومنخفض التكلفة يتيح توسيع سعة الألياف الحالية.تدعم وحدات GEZHI Photonics CWDM MUX / DEMUX أطوال موجات ITU-T G694.2 CWDM بين 1270 نانومتر إلى 1610 نانومتر بزيادات قدرها 20 نانومتر.



يقبلون أي معدل بيانات وأي بروتوكول على أي منفذ يصل إلى 10 جيجابت في الثانية ، وكذلك 40 جيجابت في الثانية و 100 جيجابت في الثانية.إن CWDM MUX & DEMUX عبر الألياف البسيطة قادر على إخراج ما يصل إلى 18 إشارة بصرية في ليف واحد ويدعم نطاقًا واسعًا من البنى ، بدءًا من الارتباطات القابلة للتطوير من نقطة إلى نقطة إلى حلقتين محميتين بالألياف.نحن نقدم مجموعة كاملة منوحدة CWDM Mux Demuxعبر الألياف المزدوجة أو الألياف البسيطة ، مع أنواع حزم من كاسيت وحدة ABS البلاستيكية ، أو صندوق قابل للتركيب على الرف مقاس 19 بوصة أو تغليف LGX القياسي في السوق ، تتوفر قنوات الطول الموجي المخصصة.



تفاصيل العنصر:

  • 2 قنوات CWDM مسك الغزال
  • منفذ Com بسيط
  • وحدة ABS ضفيرة
  • مزود بمنافذ التكوين مثل الشاشة والمنفذ السريع وفقًا لاختيار العميل (انظر الخيارات)
  • اللوحة الأمامية مزودة بمحولات حسب رغبة العميل (انظر الخيارات)
  • سلبية ، لا تتطلب طاقة كهربائية.(MTBF حوالي 500 سنة)
  • انخفاض فقدان الإدراج
  • سهلة التركيب ولا تتطلب أي تكوين أو صيانة
  • منشأة تصنيع ISO 9001



تخصيص:



معامل 4 قناة 8 قناة 16 قناة
مسك ديموكس مسك ديموكس مسك ديموكس
الطول الموجي للقناة (نانومتر) 1270 ~ 1610
دقة الطول الموجي للمركز (نانومتر) ± 0.5
تباعد القنوات (نانومتر) 20
قناة Passband (@ -0.5dB النطاق الترددي (نانومتر) > 13
خسارة الإدراج (ديسيبل) ≤1.6 ≤2.5 ≤4.5
انتظام القناة (ديسيبل) ≤0.6 ≤1.0 ≤1.5
قناة ريبل (ديسيبل) 0.3
العزلة (ديسيبل) مجاور غير متاح > 30 غير متاح > 30 غير متاح > 30
غير متجاورة غير متاح > 40 غير متاح > 40 غير متاح > 40
حساسية درجة الحرارة وفقدان الخمول (ديسيبل / ℃) <0.005
تحويل درجة حرارة الطول الموجي (نانومتر / ℃) <0.002
الخسارة المعتمدة على الاستقطاب (ديسيبل) <0.1
تشتت وضع الاستقطاب <0.1
الاتجاهية (ديسيبل) > 50
خسارة العودة (ديسيبل) > 45
أقصى معالجة للطاقة (ميغاواط) 300
فتح درجة الحرارة (℃) -5 ~ + 75
درجة حرارة التخزين (℃) -40 ~ 85
أبعاد العبوة (مم) الطول 100 × العرض 80 × الارتفاع 10 الطول 140 × العرض 115 × الارتفاع 18

قد تتغير المواصفات دون إشعار.

المواصفات المذكورة أعلاه للجهاز بدون موصل.



معلومات الطلبية

CWDM XX X XX X X XX
  عدد القنوات

كونفي

-النشوة

القناة الأولى نوع الألياف طول الألياف موصل الإدخال / الإخراج



04 = 4 قنوات

08 = 8 قنوات

16 = 16 قناة

18 = 18 قناة

N = قناة N



م = مسك الغزال

D = Demux

O = OADM



27 = 1270 نانومتر

……

47 = 1470 نانومتر

49 = 1490 نانومتر

……

61 = 1610 نانومتر

SS = خاص



1 = ألياف عارية

2 = 900um أنبوب فضفاض

3 = 2 مم كابل

4 = 3 مم كابل



1 = 1 م

2 = 2 م

S = تحديد



0 = لا شيء

1 = FC / APC

2 = إف سي / بيسي

3 = SC / APC

4 = SC / بيسي

5 = شارع

6 = LC

S = تحديد



توفر GEZHI Photonics مجموعة كاملة منCWDM مسك الغزال Demuxوإضافة قطرة بصري معدد(OADM) تناسب جميع التطبيقات مثل: Gigabit & 10G Ethernet و SDH / SONET و ATM و ESCON والقناة الليفية و FTTx و CATV.ونحن نقدم تكوينات المنافذ الاختيارية مثل:اكسبريس بورتومنفذ الشاشةو1310nm منفذ تمرير النطاقومنفذ 1550 نانومتر لأجهزة الإرسال المتعددة هذه وفقًا لاختيار العميل.

تفاصيل اللوحة الأمامية
8 channels CWDM Mux , Simplex Uni-directional, 1RU Rack Mount , Single fiber


منفذ مشترك:

  • تتوفر موصلات LC و SC و ST و FC.

المنفذ القياسي B 1310nm:

  • يسمح لإشارة 1310nm قديمة بالمرور.وهذا يعني أنه يمكن أن يحمل بصريات LR وبصريات LX وما إلى ذلك.
  • تتوفر موصلات LC و SC و ST و FC.

المنفذ القياسي C 1550nm:

  • يسمح لإشارة إرث 1550 نانومتر بالمرور.وهذا يعني أنه يمكن أن يحمل بصريات ER وبصريات ZR وبصريات LX وبصريات ZX وما إلى ذلك.
  • تتوفر موصلات LC و SC و ST و FC.

منفذ D Mux / Demux لأطوال موجية محددة:

  • تتوفر موصلات LC و SC و ST و FC.
  • متوافق مع معيار ITU G.657A1 كإعداد افتراضي.

منفذ E Express:

  • يُمكِّن من تتابع وحدتي CWDM mux / demux ، مما يضاعف سعة القناة على رابط الألياف المشترك.
  • عزل القناة هو 15 ديسيبل كإعداد افتراضي ، 16 ديسيبل ~ 40 ديسيبل متاح عند الطلب.
  • تتوفر موصلات LC و SC و ST و FC.

منفذ الشاشة F:

  • يربط أجهزة القياس / المراقبة ، مثل عدادات الطاقة أو أجهزة تحليل الشبكة ، بمخرجات الوحدة.
  • عند الانتهاء من المراقبة ، افصل الأجهزة وترك الشبكة دون عائق.
  • تتوفر موصلات LC و SC و ST و FC.
  • نسبة النقر هي 5٪ كإعداد افتراضي ، 1٪ ، 2٪ ، 3٪ ، أو 10٪ متاحة عند الطلب.
ملحوظة:

يعتمد التخطيط الفعلي على نوع الموصل المختار بالإضافة إلى عوامل أخرى.ومع ذلك ، يظل المخطط الرئيسي كما هو ، فنحن نقدم تكوينات منافذ اختيارية مثل: منفذ Express ، ومنفذ مراقب ، ومنفذ نطاق مرور 1310 نانومتر ومنفذ 1550 نانومتر لأجهزة الإرسال المتعددة هذه وفقًا لاختيار العميل ، عند الاستخدام مع 1310 نانومتر القديمة SDH / SONET ، CWDM الأطوال الموجية 1270 ، 1290 ، يجب عدم استخدام 1310 و 1330 و 1350 نانومتر. عند الاستخدام مع أطوال موجية SDN / SONET القديمة 1550 نانومتر ، يجب عدم استخدام CWDM 1510 و 1530 و 1550 و 1570 و 1590 نانومتر.

التفاصيل الميكانيكية للسكن
8 channels, CWDM Mux & Demux , Simplex BIDI Transmission, ABS Pigtailed Module
