اسم المنتج: | وحدة WaveCEx TWDM | ميناء: | 3 قناة |
---|---|---|---|
الطول الموجي: | GPON ، XGS-PON ، NGPON | موصل: | SC / APC |
خط: | ليف واحد | صفقة: | صندوق ABS 100x80x10mm |
تسليط الضوء: | SC APC NGPON Filter WDM,XGS PON Filter WDM,1675nm OTDR Wdm Module |

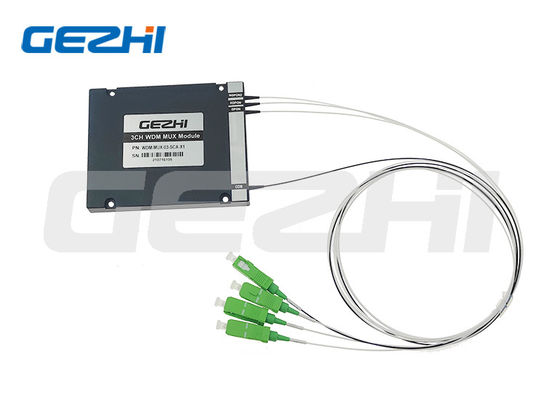

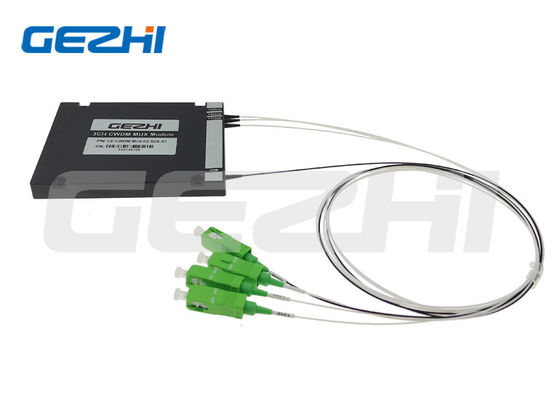

الحالية والجيل القادم PON WaveCEx TWDM الوحدة النمطية
وحدة WaveCEx TWDM لعنصر التعايش (CEx) هي جهاز WDM واحد للجمع بين خدمات G-PON FTTH الحالية مع تقنيات XGS-PON الناشئة والجيل التالي NG-PON2.
حسنًا ، الأطوال الموجية الإضافية للإمداد باستخدام عنصر التعايش تشمل الترددات الراديوية ونقطة إلى نقطة (PtP) ومراقبة OTDR.
تضمن المكونات البصرية المتميزة والاتصال عالي الجودة أداءً فائقًا وأقل خسارة وموثوقية شبكة قوية.
GEZHI Photonics Co. ، Ltd هي مصنع يوفر منصة مرنة لمنتجات Coexistance Element لتلائم نشر PON محددًا يكون أكثر فعالية من حيث التكلفة لاحتياجاتك - اعتمادًا على متطلباتك ، يمكن استكمال كل CEx بالكامل مع جميع خدمات PON أو مع فقط الخدمات المطلوبة.
سمات |
التطبيقات |
|
|
تخصيص
نوع | وحدة WaveCEx TWDM | |
رقم القناة | / | 3 |
الطول الموجي التشغيلي | نانومتر |
منفذ GPON: 1290 ~ 1330 & 1480 ~ 1500 XGS-PON: 1260-1280 نانومتر و 1575 نانومتر -1580 نانومتر منفذ NGPON-2: 1524 ~ 1544 & 1596 ~ 1625 |
إدراج فقدان وحدة CEx | ديسيبل | ≤1.2 |
عزل وحدة CEx | ديسيبل | > 30 |
الاستقطاب المعتمد على فقدان وحدة CEx | ديسيبل |
≤0.1 |
وضع الاستقطاب تشتت وحدة CEx | ديسيبل |
≤0.1
|
الاستقرار الحراري الطول الموجي | نانومتر / ℃ | 0.002 |
الاستقرار الحراري وفقدان الإدراج | ديسيبل / ℃ | 0.005 |
الاتجاهية | ديسيبل | ≥50 |
تعويض الخساره | ديسيبل | ≥50 |
درجة حرارة التشغيل | ℃ |
-5 ~ + 75
|
درجة حرارة التخزين | ℃ | -40 ~ + 85 |
حجم العبوة لوحدة CEx | مم | صندوق ABS 100x80x10mm |
الطول الموجي التفصيلي لوحدة عنصر التعايش (CEx):
GPON: 1290-1330nm & 1480nm-1500nm
XGS-PON: 1260-1280 نانومتر و 1575 نانومتر -1580 نانومتر
NG-PON2: 1524-1544 نانومتر و 1596-1603 نانومتر
NG-PON2 + PtP: NG-PON2 + 1603-1625 نانومتر
أطوال موجات OTDR و RF:
OTDR: 1625-1675 نانومتر
RF: 1550-1560 نانومتر
معلومات الطلبية:
CEX | إعدادات | نوع الحزمة | نوع الكابل | طول الألياف | موصل |
GXN = GPON + XGS-PON + NGPON-2 |
S = ليف واحد D = الألياف المزدوجة |
A1 = صندوق ABS 100x80x10mm A2 = صندوق ABS 120x80x18 مللي متر A3 = صندوق ABS140x115x18 مللي متر L1 = LGX 129 * 29 * 130 ملم L2 = إدراج LGX في حامل ذو فتحتين L4 = إدراج LGX في حامل 4 فتحات R1 = 19 "1 U رف R2 = 2 فتحة 19 ″ 1U رف R4 = 4 فتحة 19 ″ 1U الرف X = حسب الطلب |
00 = لا شيء 09 = 900um أنبوب فضفاض 20 = 2.0 مم 30 = 3.0 مم |
00 = لا شيء 05 = 0.5 م 10 = 1.0 م X = حسب الطلب |
00 = لا شيء LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = حسب الطلب |
