تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | نظام OBP | الطول الموجي: | 1310 و 1550 نانومتر |
|---|---|---|---|
| واجهة الشبكة: | RJ45 / RS-232 (أو RS-485) | موصل: | SC / PC |
| نطاق القدرة البصرية: | -50 ～ +23 ديسيبل | بحجم: | 19 "1U |
| تسليط الضوء: | مفتاح حماية التجاوز البصري ADM,مفتاح حماية التجاوز البصري 1550 نانومتر,مفتاح حماية الألياف الضوئية 5 وات |
||

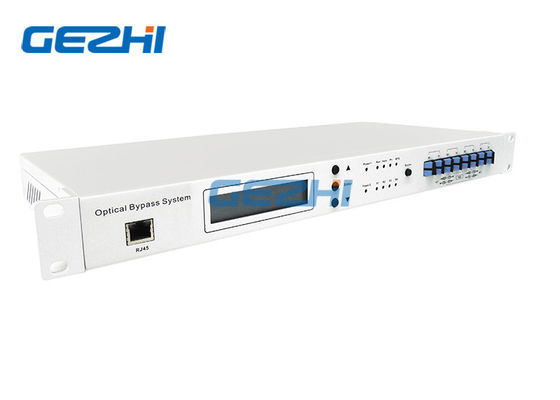

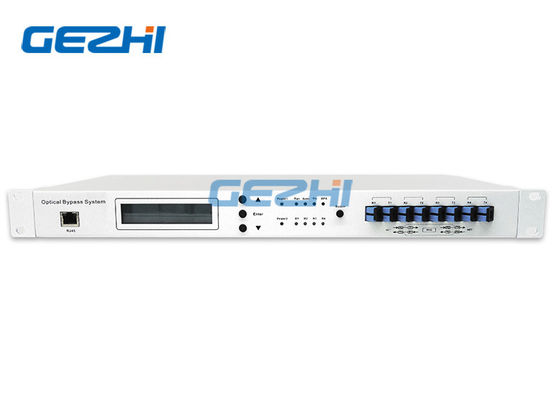

مفتاح حماية التجاوز البصري في حماية الألياف الضوئية لـ ADM
في بعض بنى الشبكات ، قد يكون لفشل معدات الشبكة أو انقطاع التيار الكهربائي تأثير ليس فقط على حركة المرور التي تنتهي عند هذه العقد ولكن أيضًا على بقية الشبكة.الحل الأكثر فعالية لمثل هذه السيناريوهات هو أنظمة التجاوز التي تسمح لحركة المرور بتجاوز العقد الفاشلة.
حماية الالتفافية الضوئية هي نوع من نظام التبديل البصري الذكي الذي يمكنه تجاوز عقدة الخطأ في شبكة النقل الضوئية لتجنب انهيار اتصال الشبكة بالكامل.يمكنه التبديل تلقائيًا عند اكتشاف انقطاع التيار الكهربائي أو فشل الإشارة.
المقياس التقني
| المعلمات | وحدة | |
| تبديل الوقت | السيدة | <30 |
| توحيد الطول الموجي | نانومتر | 1310 و 1550 |
| نطاق الطاقة البصرية | ديسيبل | -50 ～ +23 ديسيبل |
| دقة الطاقة الضوئية | ± 5 ％ | |
| فقدان الإدراج | ديسيبل | <1.5 |
| الحديث المتبادل | ديسيبل | > 50 |
| تعويض الخساره | ديسيبل | > 45 |
| الحد الأقصى لتحمل الطاقة | ميغاواط | 300 |
| استهلاك الطاقة | دبليو | <5 |
| موصلات بصرية | SC / الكمبيوتر | |
| واجهة الشبكة | RJ45 / RS-232 (أو RS-485) | |
| درجة حرارة التشغيل | ℃ | -10 55 |
| درجة حرارة التخزين | ℃ | -20 70 |
| مزود الطاقة | تيار مستمر: 36 ～ 72 فولت | |
| تيار متردد: 85 264 فولت | ||
| قضية | 19 '1U |
ميزات
بغض النظر عن معدل البيانات والشكل والطول الموجي.
شكلي للغاية ليناسب تطبيقات الشبكة.
بسيط ، تركيب التوصيل والتشغيل.
أوضاع رجعية وغير رجعية يمكن تحديدها بواسطة المستخدم.
مفتاح الإغلاق البصري.
لوحة أمامية LED وإنذار عن بعد.
تطبيق
حماية الألياف الضوئية لنقل ADM بأي تنسيق بيانات.
حماية بصرية مخصصة لحلقة الألياف.
يوفر مفتاح حماية الالتفاف البصري وضع التبديل اليدوي والتلقائي.في الوضع اليدوي ، يقوم النظام بتبديل المسار البصري فقط بناءً على أوامر من المستخدم.في الوضع التلقائي ، يتم تبديل النظام بناءً على مستوى الطاقة المكتشف والعتبة المحددة مسبقًا.في ظل الوضع التلقائي ، يمكن تعيين النظام ليكون الوضع الرجعي أو غير الرجعي.ضمن الوضع العكسي ، يعود النظام إلى مسار العمل تلقائيًا بعد مسح حالة الخطأ.في وضع عدم الرجوع ، لا يعود النظام مرة أخرى.
في حين أن الحاجة إلى الحماية الالتفافية بديهية في الشبكات الخطية ، فقد تستفيد منها أيضًا طبولوجيا أخرى.حالة واحدةشبكات الحلقة، التي تقتصر قدرتها على الشفاء الذاتي على فشل واحد.يمكن لشبكة الهيكل الدائري أن تتعافى من قطع ليفي واحد أو فشل عقدة واحدة: يتم فقد حركة المرور المنتهية عند عقدة فاشلة ، لكن بقية الشبكة تستمر في العمل.في بعض الحالات ، مثل شبكات المترو التي تتعرض للفيضانات وانقطاع التيار الكهربائي ، من المحتمل حدوث عدة أعطال متزامنة وتكون المرونة الكامنة في الحلقة غير كافية.يوفر استخدام مفتاح التحويل في كل عقدة الحماية من حالات الفشل المتعددة ، وتجاوز جميع العقد الفاشلة ، لذا حتى في حالة فشل العقد المتعددة ، ستحافظ الحلقة على عملية الإصلاح الذاتي.يوضح الشكل كيف يمكن لأنظمة التجاوز حماية الحلقة من حالات الفشل المتعددة.
