| اسم المنتج: | مفتاح تحويل بصري أحادي | الطول الموجي: | 1310 و 1550 نانومتر |
|---|---|---|---|
| نوع التحكم: | ممنوع | مزود الطاقة: | 3 فولت |
| موصل: | SC / UPC | تطبيق: | حماية الشبكة الضوئية |
| تسليط الضوء: | 2 × 2 مفتاح تجاوز بصري أحادي,مفتاح تجاوز بصري أحادي 1550 نانومتر,مفتاح حماية شبكي ضوئي SC / UPC |
||

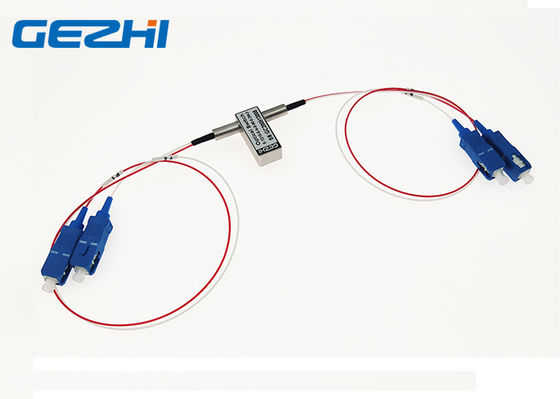

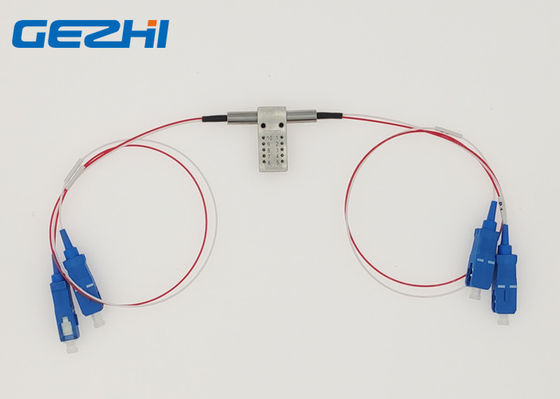

مفتاح التجاوز البصري المفرد 2x2 المحظور في حماية / استعادة الشبكة الضوئية
مفتاح التحويل البصري المفرد 2 × 2 المحظور لشركة GEZHI Photonics Co.المسار البصري عبر الوحدات بصري بحت ؛أي لا يوجد تحويل ضوئي إلى كهربائي إلى بصري.لا يوجد فقد كهربائي أو حد لعرض النطاق الترددي الكهربائي على مسار الألياف البصرية.سيعيد المسار البصري توجيه الإشارة الضوئية الواردة إلى ألياف الإخراج المحددة.مفتاح التحويل البصري 2x2 مع التطبيقات الشائعة لهذا الجهاز هي التوجيه البصري وتجاوز النظام واستعادة الشبكة الحلقية واختبار الحلقة الخلفية.
|
ميزات عزل قناة عالية تكلفة منخفضة لا مثيل لها |
التطبيقات توجيه الإشارة الضوئية: قابل للتكوين إضافة / إسقاط بصري حماية / استعادة الشبكة البصرية أنظمة اختبار الشبكة |
تخصيص
| المعلمات | GZ-FSW-2 × 2B | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 1650 |
| طول متوسط التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 كحد أقصى: 1.2 | النوع: 0.6 كحد أقصى: 0.8 |
| تعويض الخساره | ديسيبل | مم≥30 SM≥50 | |
| الحديث المتبادل | ديسيبل | مم≥35 SM≥55 | |
| PDL | ديسيبل | ≤0.05 | |
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |
| TDL | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | مرات | ≥107 | |
| تبديل الوقت | السيدة | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 + 70 | |
| درجة حرارة التخزين | ℃ | -40 + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (L) 27.0 × (W) 12.0 × (H) 8.2 التخصيص متاح. | |

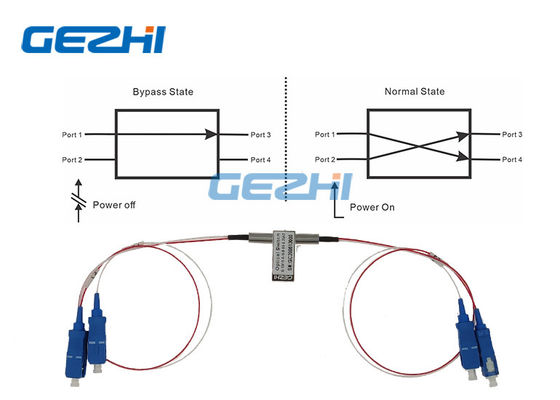

الطريق البصري
| المركز الأول | المركز الثاني |
|
|
 |
دبابيس
| المعلمات | دبابيس | محرك كهربائي | مستشعر الحالة | ||||||
| 2 × 2 ب | مسار بصري | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم الإغلاق | P1-P3 | - | - | - | - | أغلق | افتح | افتح | أغلق |
| P1-P4، P2-P3 | V + | - | - | GND | افتح | أغلق | أغلق | افتح | |
| الإغلاق | P1-P3 | - | - | GND | V + | أغلق | افتح | افتح | أغلق |
| ف 1 - ف 4 - ف 2 - ف 3 | V + | GND | - | - | افتح | أغلق | أغلق | افتح |
|
معلومات الطلب
GZ-FSW-2 × 2B
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء X = آخرون |
