تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مفتاح تحويل الألياف الضوئية | قناة: | D2x2 (4x4) |
|---|---|---|---|
| الطول الموجي: | 1310 و 1550 نانومتر | نوع التحكم: | الإغلاق |
| موصل: | LC / UPC | تطبيق: | تكامل الوحدة والنظام |
| تسليط الضوء: | 4x4 الألياف الضوئية الالتفافية التبديل,الإغلاق الالتفافية وحدة التبديل,1550nm الإغلاق التبديل البصرية |
||

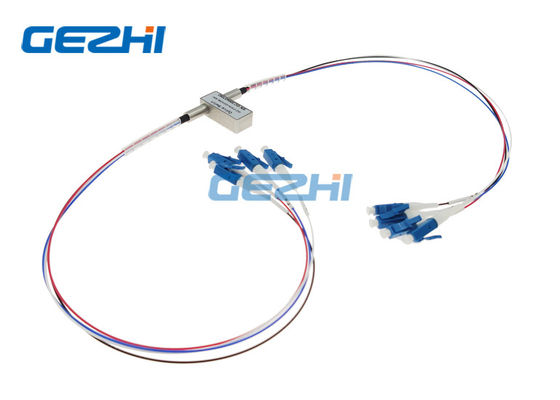

مفاتيح الألياف الضوئية المزدوجة 2x2B المزدوجة 4 × 4 مفتاح تحويل الألياف الضوئية
تم تصميم Dual 2x2B من GEZHI للاستخدام في أدوات القياس و شبكات اتصالات الألياف الضوئية.يأتي مع 4 مدخلات و 4 مخرجات.يتم تحقيق مفتاح تحويل الألياف الضوئية 4x4 المصغر هذا باستخدام التكوين البصري الميكانيكي ويتم تنشيطه عبر إشارة تحكم كهربائية.هذا التصميم المتقدم لمفاتيح الألياف البصرية GEZHI Dual 2x2B التي توفر استقرارًا غير مسبوق بالإضافة إلى تكلفة منخفضة لا مثيل لها.
المميزات
مستقر للغاية وموثوق بها
وقت تبديل قصير
تصميم مدمج ، حجم مصغر
خسارة الإدراج منخفضة
نطاق طول موجي يعمل على نطاق واسع
الإغلاق الآمن وعدم الإغلاق
وضع واحد أو وضع متعدد اختياري
التطبيقات
مراقب النظام
OADM شكلي
شبكة منطقة العاصمة
البحث والتطوير في المختبر
تخصيص
| المعلمات | وحدة | GZ-FSW-D2 × 2B | |
| نطاق الطول الموجي | نانومتر | 670 ~ 980 | 1260 ~ 1650 |
| طول موجة التشغيل | نانومتر | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.6 الحد الأقصى: 1.0 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥30 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | مرات | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ~ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (L) 27.0 × (W) 12.6 × (H) 8.0 التخصيص (± 0.2mm) متاح. | |
معلومات الطلب
GZ-FSW-D2x2B-x-xx-xxx-xx-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |

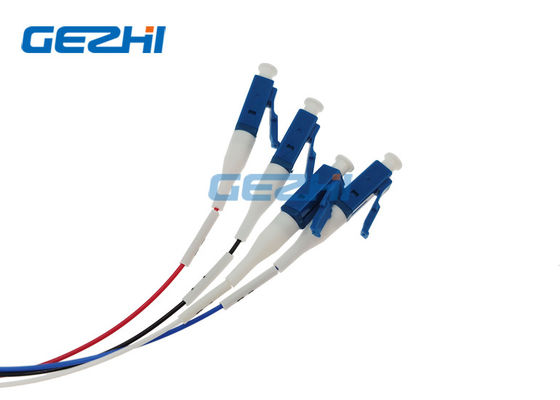

0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

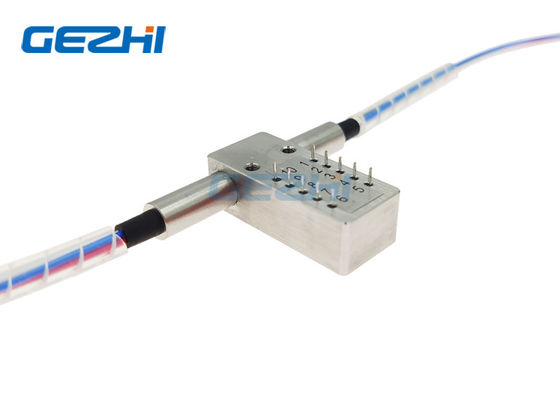

دبابيس
| نموذج التحكم | مسار بصري | محرك كهربائي | مستشعر الحالة | ||||||
| D2 × 2B | ضوء دبوس | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| عدم الإغلاق | P1-P3 P1'-P3 " | - | - | - | - | قريب | افتح | افتح | قريب |
|
P1-P4 ، P1'-P4 " P3-P2 ، P3'-P2 " |
V + | - | - | GND | افتح | قريب | قريب | افتح | |
كهربائي
| مواصفات | الجهد االكهربى | تيار | مقاومة |
| الإغلاق 5V | 4.5 ~ 5.5 | 36 ~ 44 مللي أمبير | 125Ω |
| 5V عدم الإغلاق | 4.5 ~ 5.5 | 26 ~ 32 مللي أمبير | 175Ω |
| 3V الإغلاق | 2.7 ~ 3.3 | 54 ~ 66 مللي أمبير | 50Ω |
| 3V عدم الإغلاق | 2.7 ~ 3.3 | 39 ~ 47mA | 70Ω |

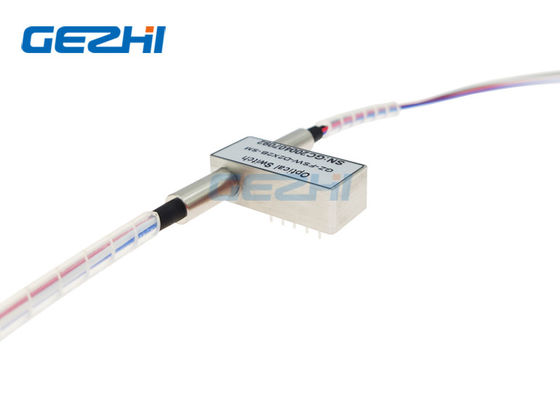

صورة الحزمة
