الطول الموجي: | 1310 و 1550 نانومتر | نوع التحكم: | مغلق ثبت بمزلاج |
---|---|---|---|
مزود الطاقة: | 5 فولت | موصل: | FC / APC |
اسم المنتج: | 1x8 مفتاح بصري ميكانيكي بصري | معالجة الطاقة الضوئية: | <500 ميجاوات |
تسليط الضوء: | 1550nm التبديل البصري الميكانيكي,1x8 مفتاح الإغلاق البصري,مفاتيح الألياف الضوئية المغلقة |

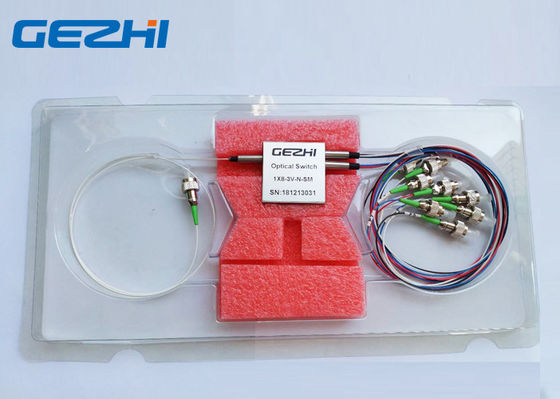

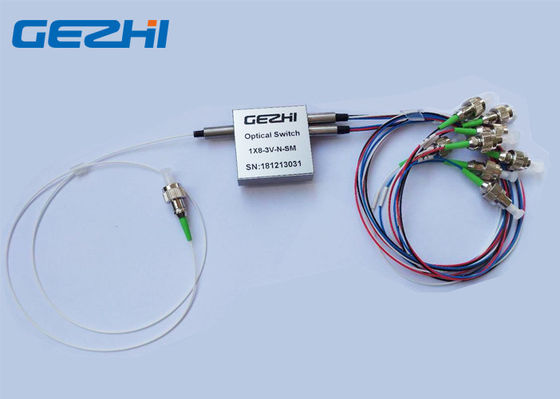

مفاتيح الألياف الضوئية المزالقة 1 × 8 مفتاح بصري ميكانيكي بصري بحجم صغير 1310 و 1550 نانومتر
GEZHI '1x8 مفتاح بصري ميكانيكي بصري (1 × 8 مفتاح بصري للألياف) يدعم جميع الطول الموجي عند 1260nm ~ 1650nm أو 850nm الطول الموجي المتعدد ، ونوعه الصغير بحجم 35x35x9mm ومع FC / APC Pigtailed.يوفر موثوقية عالية للغاية ، وفقدان منخفض للإدخال ، وسرعة تبديل سريعة بالإضافة إلى أداء ثنائي الاتجاه.تستخدم المفاتيح البصرية على نطاق واسع لحماية المرسل والمستقبل ، والحماية ، والشبكة الضوئية ، ونظام اختبار الشبكة والأجهزة.
المميزات
حجم مصغر
فقدان منخفض للإدخال ، كلام منخفض
نطاق طول موجي يعمل على نطاق واسع
وقت تبديل قصير
انحرافات بصرية منخفضة الاتجاه
التطبيقات
شبكة منطقة العاصمة
البحث والتطوير في المختبر
مراقبة النظام
حماية الشبكة واستعادتها
الأجهزة والاختبار والقياس
تخصيص
1 × 8 نوع تيبصريمفتاح كهربائي | وحدة | نموذجي |
طول الموجة العملية | نانومتر | 850 نانومتر أو 1260 ~ 1650 نانومتر |
فقدان الإدراج | ديسيبل | <1.0 (مم) ،<1.2 (SM) |
الخسارة التابعة لطول الموجة | ديسيبل | <0.25 (مم) ،<0.30 (SM) |
الاستقطاب المعتمد على الخسارة | ديسيبل | <0.1 |
تعويض الخساره | ديسيبل | مم:> 35 ، سم:> 55 |
كروس توك | ديسيبل | مم:> 40 ، سم:> 55 |
وقت التبديل | تصلب متعدد | النموذجي: 4 الحد الأقصى: 10 |
التكرار | ديسيبل | <± 0.02 |
متانة | دورات | > 10 مليون |
نوع التحويل | الإغلاق / عدم الإغلاق | |
معالجة الطاقة الضوئية | ميغاواط | <500 ميجاوات |
جهد التشغيل | VDC | 3 فولت أو 5 فولت |
درجة حرارة التشغيل | ℃ | 0 ~ + 70 |
درجة حرارة التخزين | ℃ | -40 ~ + 85 |
نوع الألياف | / | ألياف SM / MM |
أبعاد العبوة | مم | 35 لتر × 35 واط × 9 ساعات |
ملاحظة: 1. التخصيص متاح.
2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
معلومات الطلبية
GZ-FSW-1x8T-x-xx-xx-xx-xx-x
X | XX | X | X | XX | XX | X |
الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | قطر الألياف | طول الألياف | موصل |
ق = SM 9/125 م 5 = مم 50/125 M6 = MM 62.5 / 125 |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
25 = 250um 90 = 900um |
05 = 0.5 م 10 = 1.0 م س = أخرى |
0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC س = أخرى |
كهربائي
مواصفات | الجهد االكهربى | تيار | مقاومة |
الإغلاق 5V | 4.5 ~ 5.5 فولت | 22.2 (± 10٪) مللي أمبير | 202.5 (± 10٪) Ω |
5V غير الإغلاق | 4.5 ~ 5.5 فولت | 31 (± 10٪) مللي أمبير | 145 (± 10٪) Ω |
الإغلاق 3V | 2.7 ~ 3.3 فولت | 33.3 (± 10٪) مللي أمبير | 90 (± 10٪) Ω |
3V غير الإغلاق | 2.7 ~ 3.3 فولت | 46.7 (± 10٪) مللي أمبير | 64.2 (± 10٪) Ω |
البعد
دبابيس
