DC 5V PON Network 1620nm 1x16 MEMS Switch

DC 5V PON Network 1620nm 1x16 MEMS Switch
DC 5V PON Network 1620nm 1x16 MEMS Switch

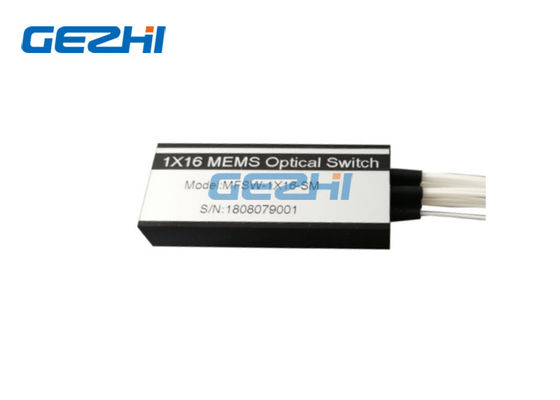

صورة كبيرة :  DC 5V PON Network 1620nm 1x16 MEMS Switch

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: GEZHI or OEM
إصدار الشهادات: CE RoHS ISO9001
رقم الموديل: GZ-MFSW-1x16.5 سم
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: Negotiable
تفاصيل التغليف: 2 قطع في رغوة مع علبة بلاستيكية
وقت التسليم: 2-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون
القدرة على العرض: 500PCS شهريا
مفصلة وصف المنتج
اسم المنتج: تبديل MEMS قناة: 1xN N≤16
الطول الموجي: 1260 ~ 1620 نانومتر موصل: حسب الطلب
ميزات: وقت التبديل السريع تطبيق: شبكة PON
تسليط الضوء:

مفتاح بصري 1x16 MEMS

,

مفتاح بصري MEMS لشبكة PON

,

مفتاح كابل بصري 1620 نانومتر



1x16 MEMS وحدة التبديل البصري



بفضل تصميمها المستند إلى MEMS ، تتميز وحدة التبديل البصري GEZHI Photonics 1x16 MEMS بأداء دائم في حزمة مدمجة.وقت التبديل السريع ومتوسط ​​العمر المتوقع الذي يزيد عن 10 مليارات مما يجعله المفتاح البصري المثالي لتطبيقات التصنيع الصعبة.يتوفر المحول البصري MEMS للألياف أحادية الوضع مع اختيار وحدات 1x2 ، 1x4 ، 1x8 ، 1x12 ، 1x16.



ميزات

هيكل مدمج
وقت التبديل السريع
انخفاض فقدان الإدراج
موثوقية عالية



التطبيقات

شبكة PON
الحماية
الأجهزة
شبكة الرصد



تخصيص

المعلمات وحدة MFSW-1 × N (N≤16)
الطول الموجي التشغيلي نانومتر 1260 ~ 1620 لـ SM ، 850/1310 لـ MM
فقدان الإدراج ديسيبل ≤ 1.0 (نموذجي: 0.8)
المكتبة الرقمية العالمية ديسيبل ≤ 0.3
TDL ديسيبل ≤ 0.3
PDL ديسيبل 0.1
تعويض الخساره ديسيبل SM ≥ 50 ، MM ≥ 30
الحديث المتبادل ديسيبل SM ≥ 50 ، MM ≥ 30
التكرار ديسيبل ≤ ± 0.02
تبديل الوقت السيدة ≤ 8
متانة مرات ١٠ مليارات ين
مزود الطاقة الخامس تيار مستمر 5 فولت ± 5٪
وضع التبديل   عدم الإغلاق
قوة بصرية ميغاواط 500 ينًا يابانيًا
درجة حرارة التشغيل درجة مئوية -5 ~ +70
درجة حرارة التخزين درجة مئوية -40 ~ +85
رطوبة العملية ٪ 5 ~ 95
البعد مم 34 × 24 × 11 أو 60 × 24 × 11

ملاحظة: 1. ضمن درجة حرارة التشغيل وجميع إجراءات التشغيل القياسية.

2. باستثناء الموصل ، وأضف 0.3dB IL لزوج من الموصلات.



دبابيس

مواصفات



لا. بند تخصيص
1 مزود الطاقة تيار مستمر 5 فولت ± 5٪
2 استهلاك الطاقة <500 ميغاواط
3 مراقبة UART أو الوضع المتوازي (مستوى TTL)



تعيين دبوس



دبوس اسم الإشارة وصف
1 NC لا يوجد اتصال داخلي مادي
2 VCC مزود الطاقة (5 فولت)
3 ستروب هبوط الحافة النشطة (الإدخال)
4 GND الأرض إشارة
5 D0 البيانات 0 (الإدخال)
6 D1 البيانات 1 (الإدخال)
7 د 2 البيانات 2 (الإدخال)
8 د 3 البيانات 3 (الإدخال)
9 UART TX UART الإرسال (الإخراج)
10 UART RX استقبال UART (الإدخال)
11

GND



أرضية القضية
12 ردي جاهز (إخراج) ، استخدم لتصحيح الأخطاء الداخلية
13 الوضع 0 = TTL ، 1 = UART (إدخال)
14 إعادة تعيين 0 = إعادة تعيين (إدخال)



الطريق البصري

DC 5V PON Network 1620nm 1x16 MEMS Switch 0



البعد

DC 5V PON Network 1620nm 1x16 MEMS Switch 1



معلومات الطلب

GZ-MFSW-1xN-xx-xx-xx-x

اكتب قناة الطول الموجي نوع الألياف قطر الألياف طول الألياف موصل
GZ-MFSW

01 = 1 × 1

02 = 1 × 2

.....

16 = 1 × 16

......

C = النطاق C

L = النطاق L

يا = يا الفرقة

D = C + L النطاق

X = آخرون

5 = 50/125

6 = 62.5 / 125

9 = 9/125

X = آخرون

25 = 250 ميكرومتر

90 = 900 ميكرومتر

20 = 2.0 مم

30 = 3.0 مم

X = آخرون

1 = 1 م

2 = 1.5 م

X = آخرون

0 = لا شيء

FP = FC / الكمبيوتر الشخصي

FA = FC / APC

SP = SC / الكمبيوتر الشخصي

SA = SC / APC

LP = LC / الكمبيوتر الشخصي

LA = LC / APC

X = أخرى
